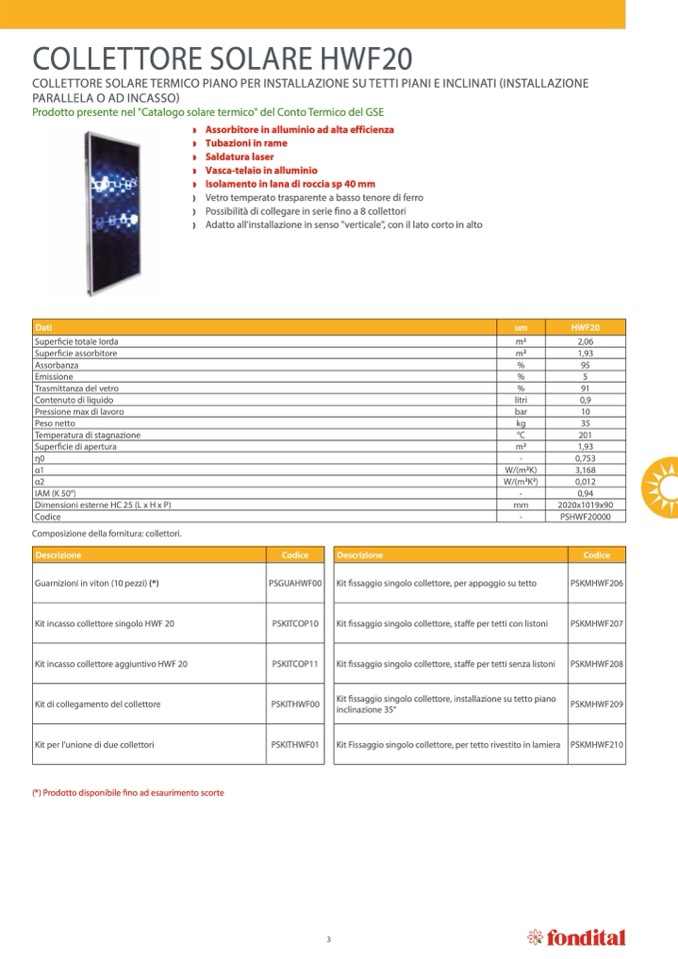

COLLETTORE SOLARE HWF20

COLLETTORE SOLARE TERMICO PIANO PER INSTALLAZIONE SU TETTI PIANI E INCLINATI (INSTALLAZIONE

PARALLELA O AD INCASSO)

Prodotto presente nel "Catalogo solare termico" del Conto Termico del GSE

Z

Assorbitore in alluminio ad alta efficienza

Z

Tubazioni in rame

Z

Saldatura laser

Z

Vasca-telaio in alluminio

Z

Isolamento in lana di roccia sp 40 mm

e

Vetro temperato trasparente a basso tenore di ferro

e

Possibilità di collegare in serie fino a 8 collettori

e

Adatto all'installazione in senso "verticale", con il lato corto in alto

Dati

um

HWF20

Superficie totale lorda

m

2

2,06

Superficie assorbitore

m

2

1,93

Assorbanza

%

95

Emissione

%

5

Trasmittanza del vetro

%

91

Contenuto di liquido

litri

0,9

Pressione max di lavoro

bar

10

Peso netto

kg

35

Temperatura di stagnazione

°C

201

Superficie di apertura

m

2

1,93

η0

-

0,753

α1

W/(m

2

K)

3,168

α2

W/(m

2

K

2

)

0,012

IAM (K 50°)

-

0,94

Dimensioni esterne HC 25 (L x H x P)

mm

2020x1019x90

Codice

-

PSHWF20000

Composizione della fornitura: collettori.

Descrizione

Codice

Guarnizioni in viton (10 pezzi) (*)

PSGUAHWF00

Kit incasso collettore singolo HWF 20

PSKITCOP10

Kit incasso collettore aggiuntivo HWF 20

PSKITCOP11

Kit di collegamento del collettore

PSKITHWF00

Kit per l'unione di due collettori

PSKITHWF01

Descrizione

Codice

Kit fissaggio singolo collettore, per appoggio su tetto

PSKMHWF206

Kit fissaggio singolo collettore, staffe per tetti con listoni

PSKMHWF207

Kit fissaggio singolo collettore, staffe per tetti senza listoni

PSKMHWF208

Kit fissaggio singolo collettore, installazione su tetto piano

inclinazione 35°

PSKMHWF209

Kit Fissaggio singolo collettore, per tetto rivestito in lamiera

PSKMHWF210

(*) Prodotto disponibile

fino ad esaurimento scorte
