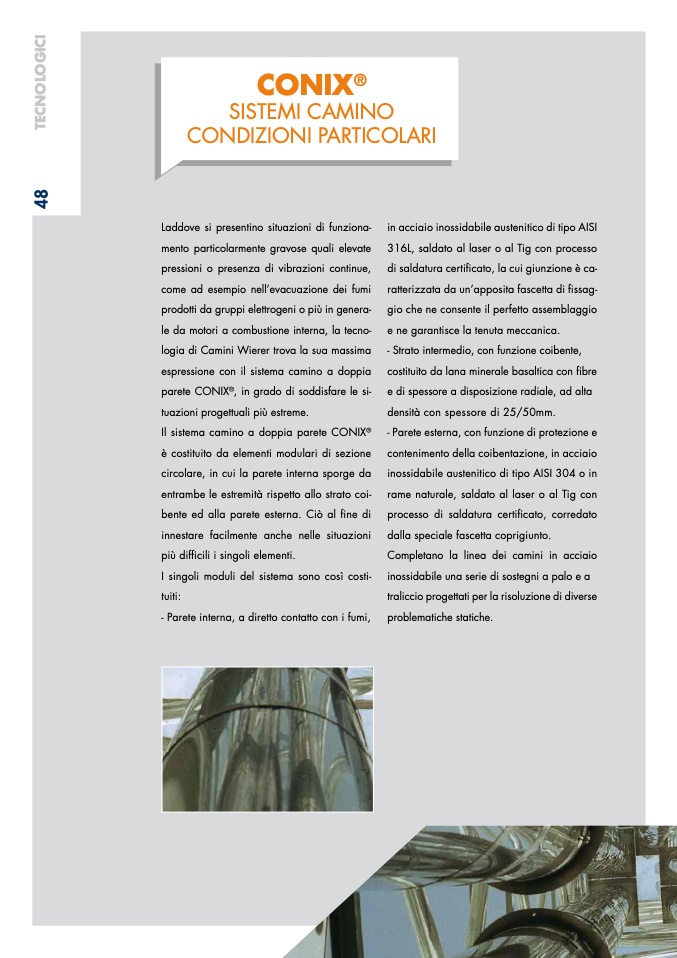

CONIX

®

SISTEMI CAMINO

CONDIZIONI PARTICOLARI

Laddove si presentino situazioni di funziona-

mento particolarmente gravose quali elevate

pressioni o presenza di vibrazioni continue,

come ad esempio nell’evacuazione dei fumi

prodotti da gruppi elettrogeni o più in genera-

le da motori a combustione interna, la tecno-

logia di Camini Wierer trova la sua massima

espressione con il sistema camino a doppia

parete CONIX

®

, in grado di soddisfare le si-

tuazioni progettuali più estreme.

Il sistema camino a doppia parete CONIX

®

è costituito da elementi modulari di sezione

circolare, in cui la parete interna sporge da

entrambe le estremità rispetto allo strato coi-

bente ed alla parete esterna. Ciò al fine di

innestare facilmente anche nelle situazioni

più difficili i singoli elementi.

I singoli moduli del sistema sono così costi-

tuiti:

- Parete interna, a diretto contatto con i fumi,

in acciaio inossidabile austenitico di tipo AISI

316L, saldato al laser o al Tig con processo

di saldatura certificato, la cui giunzione è ca-

ratterizzata da un’apposita fascetta di fissag-

gio che ne consente il perfetto assemblaggio

e ne garantisce la tenuta meccanica.

- Strato intermedio, con funzione coibente,

costituito da lana minerale basaltica con fibre

e di spessore a disposizione radiale, ad alta

densità con spessore di 25/50mm.

- Parete esterna, con funzione di protezione e

contenimento della coibentazione, in acciaio

inossidabile austenitico di tipo AISI 304 o in

rame naturale, saldato al laser o al Tig con

processo di saldatura certificato, corredato

dalla speciale fascetta coprigiunto.

Completano la linea dei camini in acciaio

inossidabile una serie di sostegni a palo e a

traliccio progettati per la risoluzione di diverse

problematiche statiche.
