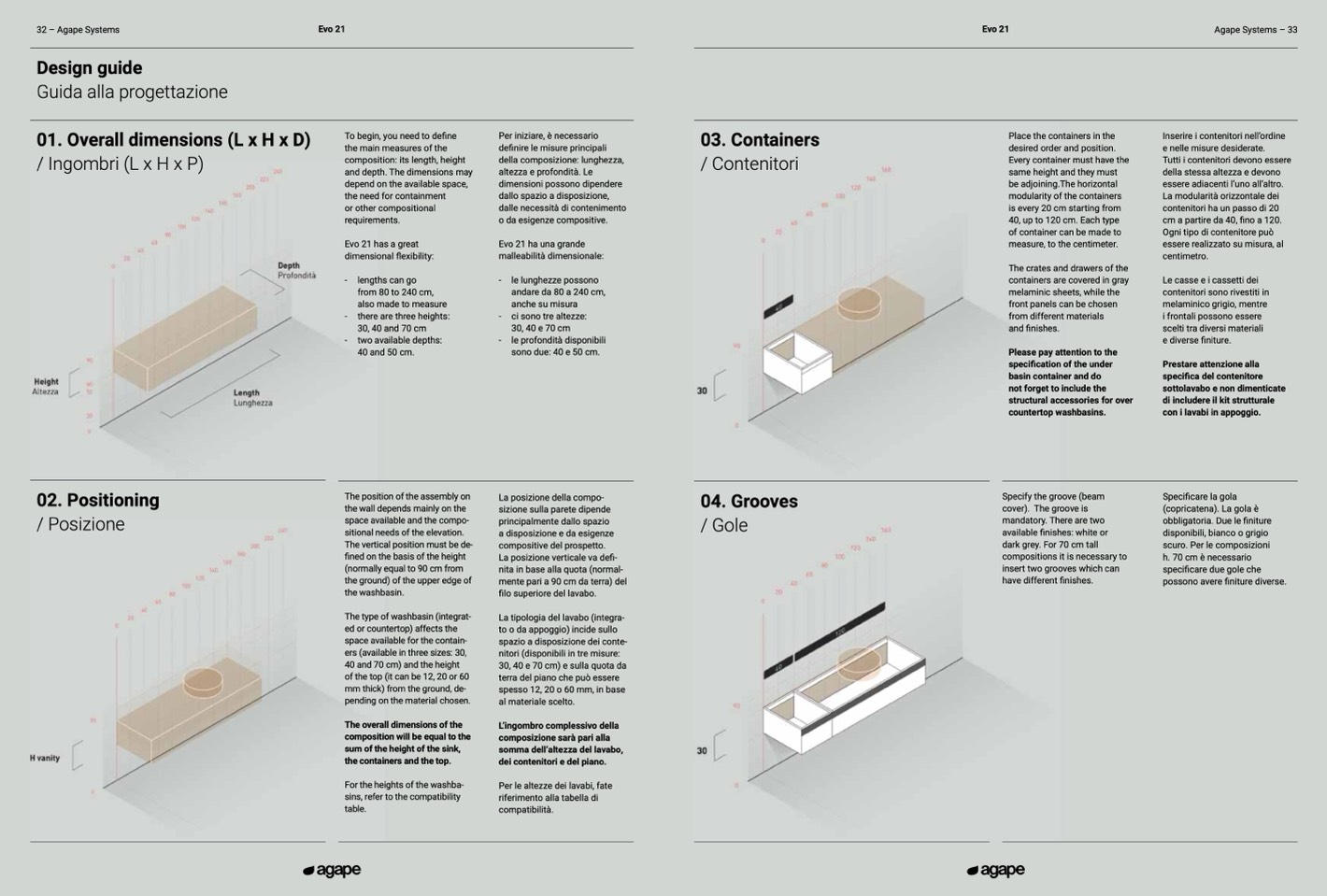

Design guide

Guida alla progettazione

01. Overall dimensions (L x H x D)

/ Ingombri (L x H x P)

To begin, you need to define

the main measures of the

composition: its length, height

and depth. The dimensions may

depend on the available space,

the need for containment

or other compositional

requirements.

Evo 21 has a great

dimensional flexibility:

- lengths can go

from 80 to 240 cm,

also made to measure

- there are three heights:

30, 40 and 70 cm

- two available depths:

40 and 50 cm.

Per iniziare, è necessario

definire le misure principali

della composizione: lunghezza,

altezza e profondità. Le

dimensioni possono dipendere

dallo spazio a disposizione,

dalle necessità di contenimento

o da esigenze compositive.

Evo 21 ha una grande

malleabilità dimensionale:

- le lunghezze possono

andare da 80 a 240 cm,

anche su misura

- ci sono tre altezze:

30, 40 e 70 cm

- le profondità disponibili

sono due: 40 e 50 cm.

03. Containers

/ Contenitori

Place the containers in the

desired order and position.

Every container must have the

same height and they must

be adjoining.The horizontal

modularity of the containers

is every 20 cm starting from

40, up to 120 cm. Each type

of container can be made to

measure, to the centimeter.

The crates and drawers of the

containers are covered in gray

melaminic sheets, while the

front panels can be chosen

from different materials

and finishes.

Please pay attention to the

specification of the under

basin container and do

not forget to include the

structural accessories for over

countertop washbasins.

Specify the groove (beam

cover). The groove is

mandatory. There are two

available finishes: white or

dark grey. For 70 cm tall

compositions it is necessary to

insert two grooves which can

have different finishes.

Inserire i contenitori nell’ordine

e nelle misure desiderate.

Tutti i contenitori devono essere

della stessa altezza e devono

essere adiacenti l’uno all’altro.

La modularità orizzontale dei

contenitori ha un passo di 20

cm a partire da 40, fino a 120.

Ogni tipo di contenitore può

essere realizzato su misura, al

centimetro.

Le casse e i cassetti dei

contenitori sono rivestiti in

melaminico grigio, mentre

i frontali possono essere

scelti tra diversi materiali

e diverse finiture.

Prestare attenzione alla

specifica del contenitore

sottolavabo e non dimenticate

di includere il kit strutturale

con i lavabi in appoggio.

Specificare la gola

(copricatena). La gola è

obbligatoria. Due le finiture

disponibili, bianco o grigio

scuro. Per le composizioni

h. 70 cm è necessario

specificare due gole che

possono avere finiture diverse.

02. Positioning

/ Posizione

The position of the assembly on

the wall depends mainly on the

space available and the compo-

sitional needs of the elevation.

The vertical position must be de-

fined on the basis of the height

(normally equal to 90 cm from

the ground) of the upper edge of

the washbasin.

The type of washbasin (integrat-

ed or countertop) affects the

space available for the contain-

ers (available in three sizes: 30,

40 and 70 cm) and the height

ofthetop(itcanbe12,20or60

mm thick) from the ground, de-

pending on the material chosen.

The overall dimensions of the

composition will be equal to the

sum of the height of the sink,

the containers and the top.

For the heights of the washba-

sins, refer to the compatibility

table.

La posizione della compo-

sizione sulla parete dipende

principalmente dallo spazio

a disposizione e da esigenze

compositive del prospetto.

La posizione verticale va defi-

nita in base alla quota (normal-

mente pari a 90 cm da terra) del

filo superiore del lavabo.

La tipologia del lavabo (integra-

to o da appoggio) incide sullo

spazio a disposizione dei conte-

nitori (disponibili in tre misure:

30, 40 e 70 cm) e sulla quota da

terra del piano che può essere

spesso 12, 20 o 60 mm, in base

al materiale scelto.

L’ingombro complessivo della

composizione sarà pari alla

somma dell’altezza del lavabo,

dei contenitori e del piano.

Per le altezze dei lavabi, fate

riferimento alla tabella di

compatibilità.

04. Grooves

/ Gole
