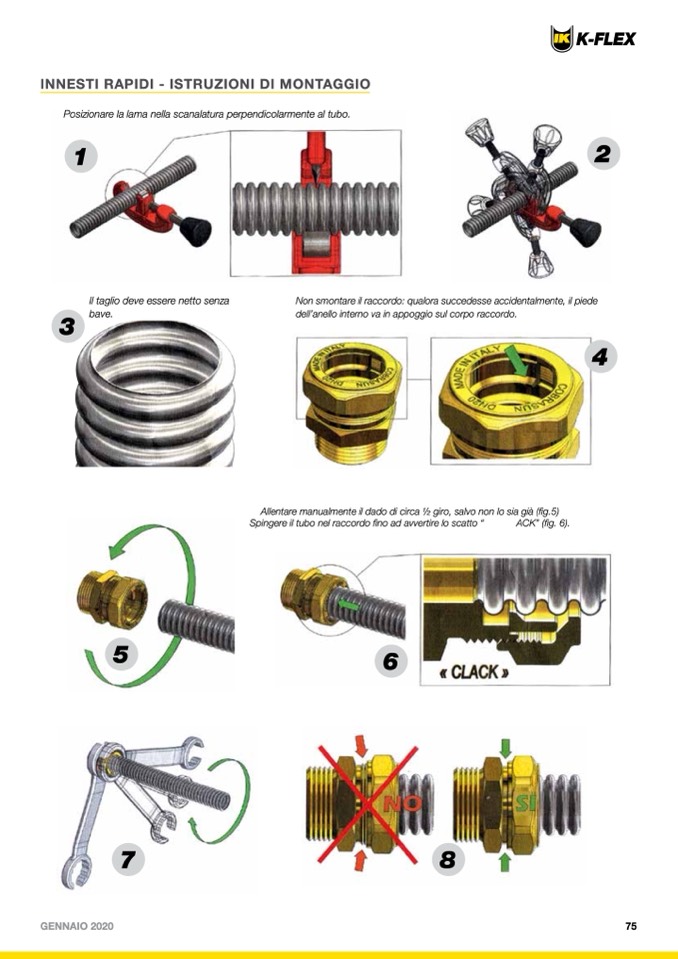

INNESTI RAPIDI - ISTRUZIONI DI MONTAGGIO
Posizionare la lama nella scanalatura perpendicolarmente al tubo.
1
3
Il taglio deve essere netto senza
bave.
2
Non smontare il raccordo: qualora succedesse accidentalmente, il piede
dell’anello interno va in appoggio sul corpo raccordo.
Allentare manualmente il dado di circa 1⁄2 giro, salvo non lo sia già (fig.5)
Spingere il tubo nel raccordo fino ad avvertire lo scatto “
6
ACK” (fig. 6).
4
5
GENNAIO 2020
75
7
8
