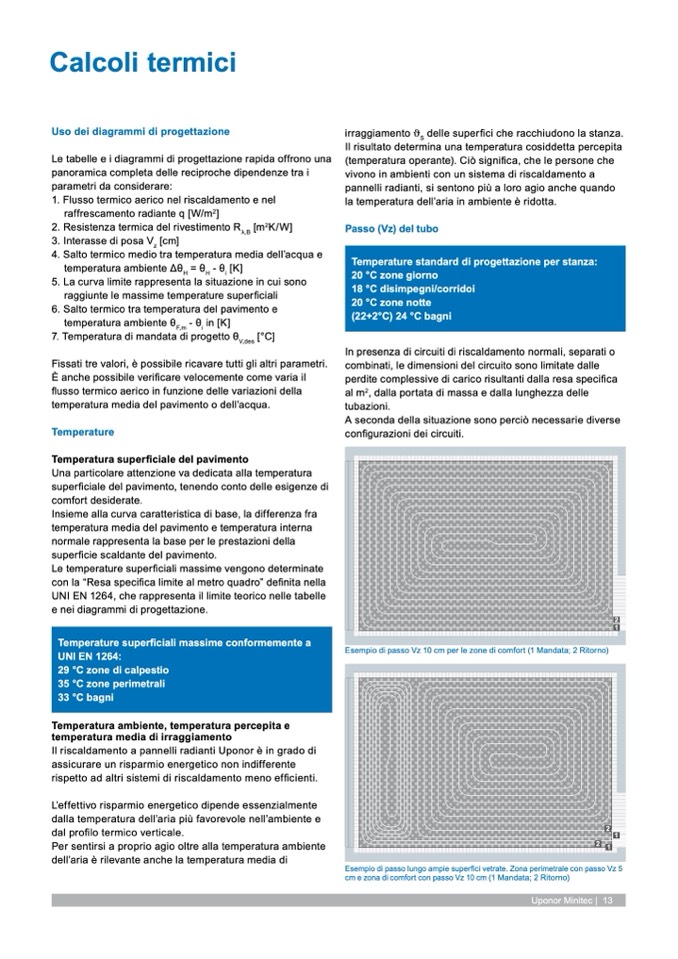

Calcoli termici
Uso dei diagrammi di progettazione
Le tabelle e i diagrammi di progettazione rapida offrono una
panoramica completa delle reciproche dipendenze tra i
parametri da considerare:
1. Flusso termico aerico nel riscaldamento e nel
raffrescamento radiante q [W/m
2
]
2. Resistenza termica del rivestimento R
λ,B
[m
2
K/W]
3. Interasse di posa V
z
[cm]
4. Salto termico medio tra temperatura media dell’acqua e
temperatura ambiente Δθ
H
= θ
H
- θ
i
[K]
5. La curva limite rappresenta la situazione in cui sono
raggiunte le massime temperature superficiali
6. Salto termico tra temperatura del pavimento e
temperatura ambiente θ
F,m
- θ
i
in [K]
7. Temperatura di mandata di progetto θ
V,des
[°C]
Fissati tre valori, è possibile ricavare tutti gli altri parametri.
È anche possibile verificare velocemente come varia il
flusso termico aerico in funzione delle variazioni della
temperatura media del pavimento o dell’acqua.
Temperature
Temperatura superficiale del pavimento
Una particolare attenzione va dedicata alla temperatura
superficiale del pavimento, tenendo conto delle esigenze di
comfort desiderate.
Insieme alla curva caratteristica di base, la differenza fra
temperatura media del pavimento e temperatura interna
normale rappresenta la base per le prestazioni della
superficie scaldante del pavimento.
Le temperature superficiali massime vengono determinate
con la “Resa specifica limite al metro quadro” definita nella
UNI EN 1264, che rappresenta il limite teorico nelle tabelle
e nei diagrammi di progettazione.
Temperature superficiali massime conformemente a
UNI EN 1264:
29 °C zone di calpestio
35 °C zone perimetrali
33 °C bagni
Temperatura ambiente, temperatura percepita e
temperatura media di irraggiamento
Il riscaldamento a pannelli radianti Uponor è in grado di
assicurare un risparmio energetico non indifferente
rispetto ad altri sistemi di riscaldamento meno efficienti.
L’effettivo risparmio energetico dipende essenzialmente
dalla temperatura dell’aria più favorevole nell’ambiente e
dal profilo termico verticale.
Per sentirsi a proprio agio oltre alla temperatura ambiente
dell’aria è rilevante anche la temperatura media di
irraggiamento θ
S
delle superfici che racchiudono la stanza.
Il risultato determina una temperatura cosiddetta percepita
(temperatura operante). Ciò significa, che le persone che
vivono in ambienti con un sistema di riscaldamento a
pannelli radianti, si sentono più a loro agio anche quando
la temperatura dell’aria in ambiente è ridotta.
Passo (Vz) del tubo
Temperature standard di progettazione per stanza:
20 °C zone giorno
18 °C disimpegni/corridoi
20 °C zone notte
(22+2°C) 24 °C bagni
In presenza di circuiti di riscaldamento normali, separati o
combinati, le dimensioni del circuito sono limitate dalle
perdite complessive di carico risultanti dalla resa specifica
al m
2
, dalla portata di massa e dalla lunghezza delle
tubazioni.
A seconda della situazione sono perciò necessarie diverse
configurazioni dei circuiti.
Esempio di passo Vz 10 cm per le zone di comfort (1 Mandata; 2 Ritorno)
2
1
2
1
Esempio di passo lungo ampie superfici vetrate. Zona perimetrale con passo Vz 5
cm e zona di comfort con passo Vz 10 cm (1 Mandata; 2 Ritorno)
Uponor Minitec | 13
