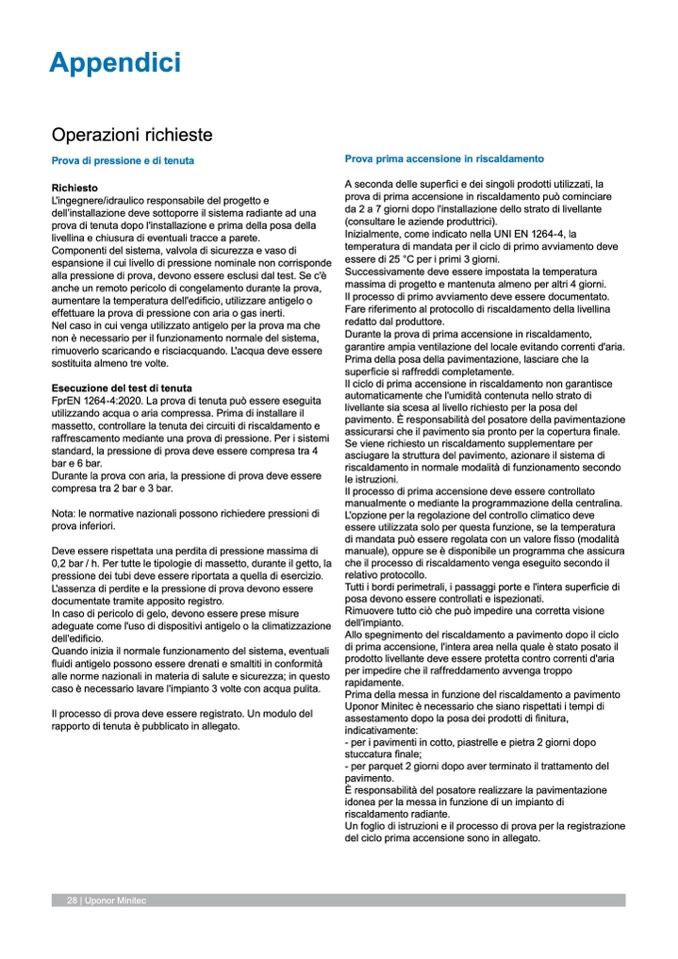

Appendici
Operazioni richieste
Prova di pressione e di tenuta
Richiesto
L'ingegnere/idraulico responsabile del progetto e
dell’installazione deve sottoporre il sistema radiante ad una
prova di tenuta dopo l'installazione e prima della posa della
livellina e chiusura di eventuali tracce a parete.
Componenti del sistema, valvola di sicurezza e vaso di
espansione il cui livello di pressione nominale non corrisponde
alla pressione di prova, devono essere esclusi dal test. Se c'è
anche un remoto pericolo di congelamento durante la prova,
aumentare la temperatura dell'edificio, utilizzare antigelo o
effettuare la prova di pressione con aria o gas inerti.
Nel caso in cui venga utilizzato antigelo per la prova ma che
non è necessario per il funzionamento normale del sistema,
rimuoverlo scaricando e risciacquando. L'acqua deve essere
sostituita almeno tre volte.
Esecuzione del test di tenuta
FprEN 1264-4:2020. La prova di tenuta può essere eseguita
utilizzando acqua o aria compressa. Prima di installare il
massetto, controllare la tenuta dei circuiti di riscaldamento e
raffrescamento mediante una prova di pressione. Per i sistemi
standard, la pressione di prova deve essere compresa tra 4
bar e 6 bar.
Durante la prova con aria, la pressione di prova deve essere
compresa tra 2 bar e 3 bar.
Nota: le normative nazionali possono richiedere pressioni di
prova inferiori.
Deve essere rispettata una perdita di pressione massima di
0,2 bar / h. Per tutte le tipologie di massetto, durante il getto, la
pressione dei tubi deve essere riportata a quella di esercizio.
L'assenza di perdite e la pressione di prova devono essere
documentate tramite apposito registro.
In caso di pericolo di gelo, devono essere prese misure
adeguate come l'uso di dispositivi antigelo o la climatizzazione
dell'edificio.
Quando inizia il normale funzionamento del sistema, eventuali
fluidi antigelo possono essere drenati e smaltiti in conformità
alle norme nazionali in materia di salute e sicurezza; in questo
caso è necessario lavare l'impianto 3 volte con acqua pulita.
Il processo di prova deve essere registrato. Un modulo del
rapporto di tenuta è pubblicato in allegato.
Prova prima accensione in riscaldamento
A seconda delle superfici e dei singoli prodotti utilizzati, la
prova di prima accensione in riscaldamento può cominciare
da 2 a 7 giorni dopo l'installazione dello strato di livellante
(consultare le aziende produttrici).
Inizialmente, come indicato nella UNI EN 1264-4, la
temperatura di mandata per il ciclo di primo avviamento deve
essere di 25 °C per i primi 3 giorni.
Successivamente deve essere impostata la temperatura
massima di progetto e mantenuta almeno per altri 4 giorni.
Il processo di primo avviamento deve essere documentato.
Fare riferimento al protocollo di riscaldamento della livellina
redatto dal produttore.
Durante la prova di prima accensione in riscaldamento,
garantire ampia ventilazione del locale evitando correnti d'aria.
Prima della posa della pavimentazione, lasciare che la
superficie si raffreddi completamente.
Il ciclo di prima accensione in riscaldamento non garantisce
automaticamente che l'umidità contenuta nello strato di
livellante sia scesa al livello richiesto per la posa del
pavimento. È responsabilità del posatore della pavimentazione
assicurarsi che il pavimento sia pronto per la copertura finale.
Se viene richiesto un riscaldamento supplementare per
asciugare la struttura del pavimento, azionare il sistema di
riscaldamento in normale modalità di funzionamento secondo
le istruzioni.
Il processo di prima accensione deve essere controllato
manualmente o mediante la programmazione della centralina.
L'opzione per la regolazione del controllo climatico deve
essere utilizzata solo per questa funzione, se la temperatura
di mandata può essere regolata con un valore fisso (modalità
manuale), oppure se è disponibile un programma che assicura
che il processo di riscaldamento venga eseguito secondo il
relativo protocollo.
Tutti i bordi perimetrali, i passaggi porte e l'intera superficie di
posa devono essere controllati e ispezionati.
Rimuovere tutto ciò che può impedire una corretta visione
dell'impianto.
Allo spegnimento del riscaldamento a pavimento dopo il ciclo
di prima accensione, l'intera area nella quale è stato posato il
prodotto livellante deve essere protetta contro correnti d'aria
per impedire che il raffreddamento avvenga troppo
rapidamente.
Prima della messa in funzione del riscaldamento a pavimento
Uponor Minitec è necessario che siano rispettati i tempi di
assestamento dopo la posa dei prodotti di finitura,
indicativamente:
- per i pavimenti in cotto, piastrelle e pietra 2 giorni dopo
stuccatura finale;
- per parquet 2 giorni dopo aver terminato il trattamento del
pavimento.
È responsabilità del posatore realizzare la pavimentazione
idonea per la messa in funzione di un impianto di
riscaldamento radiante.
Un foglio di istruzioni e il processo di prova per la registrazione
del ciclo prima accensione sono in allegato.
28 | Uponor Minitec
