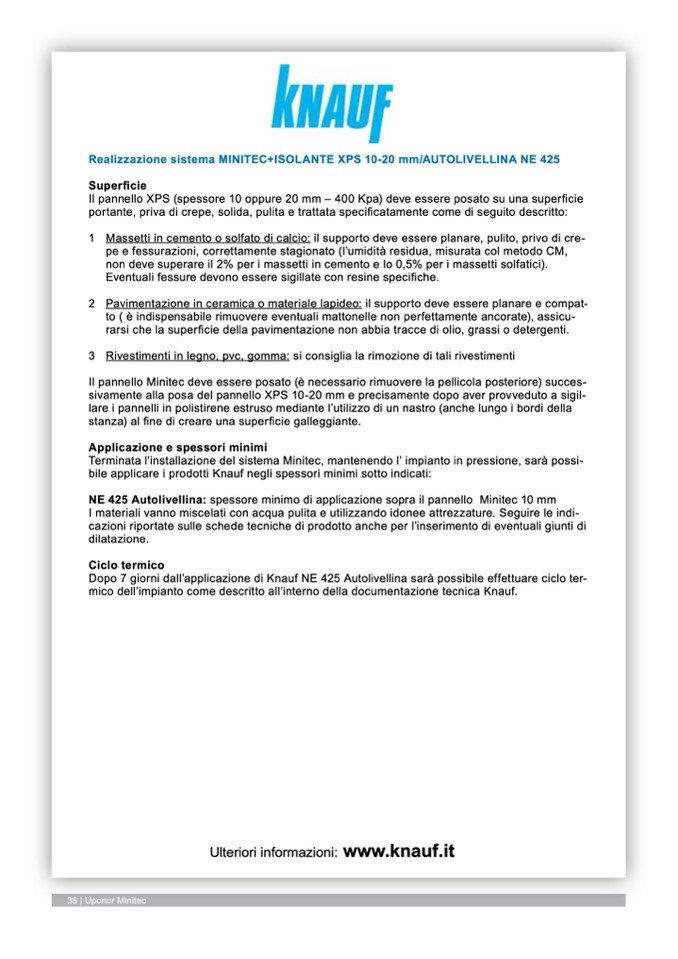

Realizzazione sistema MINITEC+ISOLANTE XPS 10-20 mm/AUTOLIVELLINA NE 425
Superficie
Il pannello XPS (spessore 10 oppure 20 mm – 400 Kpa) deve essere posato su una superficie
portante, priva di crepe, solida, pulita e trattata specificatamente come di seguito descritto:
1 Massetti in cemento o solfato di calcio: il supporto deve essere planare, pulito, privo di cre-
pe e fessurazioni, correttamente stagionato (l’umidità residua, misurata col metodo CM,
non deve superare il 2% per i massetti in cemento e lo 0,5% per i massetti solfatici).
Eventuali fessure devono essere sigillate con resine specifiche.
2 Pavimentazione in ceramica o materiale lapideo: il supporto deve essere planare e compat-
to ( è indispensabile rimuovere eventuali mattonelle non perfettamente ancorate), assicu-
rarsi che la superficie della pavimentazione non abbia tracce di olio, grassi o detergenti.
3 Rivestimenti in legno, pvc, gomma: si consiglia la rimozione di tali rivestimenti
Il pannello Minitec deve essere posato (è necessario rimuovere la pellicola posteriore) succes-
sivamente alla posa del pannello XPS 10-20 mm e precisamente dopo aver provveduto a sigil-
lare i pannelli in polistirene estruso mediante l’utilizzo di un nastro (anche lungo i bordi della
stanza) al fine di creare una superficie galleggiante.
Applicazione e spessori minimi
Terminata l'installazione del sistema Minitec, mantenendo l’ impianto in pressione, sarà possi-
bile applicare i prodotti Knauf negli spessori minimi sotto indicati:
NE 425 Autolivellina: spessore minimo di applicazione sopra il pannello Minitec 10 mm
I materiali vanno miscelati con acqua pulita e utilizzando idonee attrezzature. Seguire le indi-
cazioni riportate sulle schede tecniche di prodotto anche per l’inserimento di eventuali giunti di
dilatazione.
Ciclo termico
Dopo 7 giorni dall’applicazione di Knauf NE 425 Autolivellina sarà possibile effettuare ciclo ter-
mico dell’impianto come descritto all’interno della documentazione tecnica Knauf.
Ulteriori informazioni:
www.knauf.it
36 | Uponor Minitec
