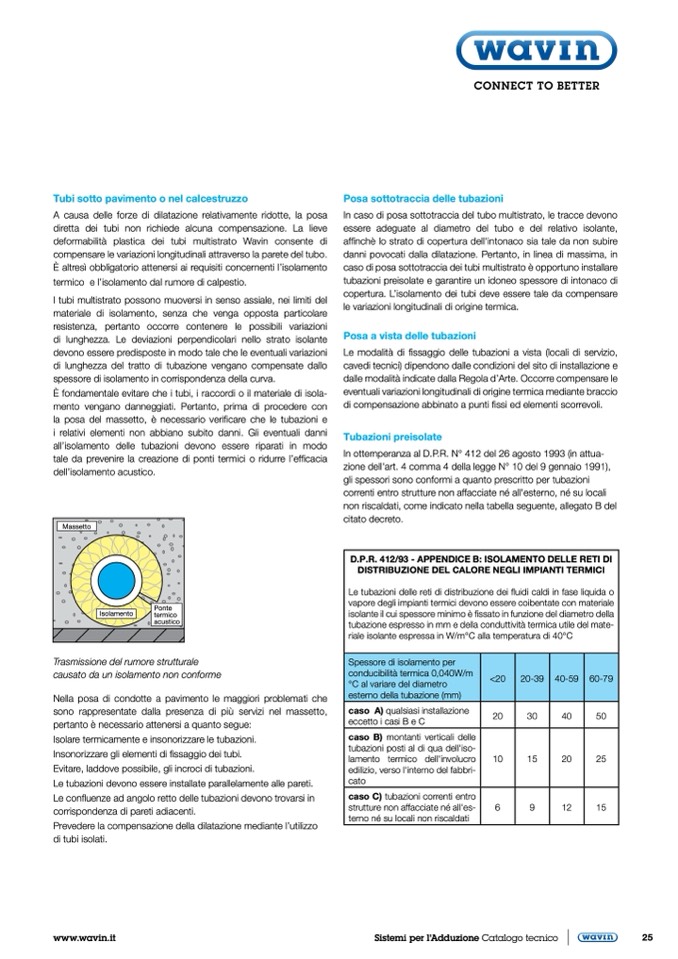

Tubi sotto pavimento o nel calcestruzzo
A causa delle forze di dilatazione relativamente ridotte, la posa
diretta dei tubi non richiede alcuna compensazione. La lieve
deformabilità plastica dei tubi multistrato Wavin consente di
compensare le variazioni longitudinali attraverso la parete del tubo.
È altresì obbligatorio attenersi ai requisiti concernenti l’isolamento
termico e l’isolamento dal rumore di calpestio.
I tubi multistrato possono muoversi in senso assiale, nei limiti del
materiale di isolamento, senza che venga opposta particolare
resistenza, pertanto occorre contenere le possibili variazioni
di lunghezza. Le deviazioni perpendicolari nello strato isolante
devono essere predisposte in modo tale che le eventuali variazioni
di lunghezza del tratto di tubazione vengano compensate dallo
spessore di isolamento in corrispondenza della curva.
È fondamentale evitare che i tubi, i raccordi o il materiale di isola-
mento vengano danneggiati. Pertanto, prima di procedere con
la posa del massetto, è necessario verificare che le tubazioni e
i relativi elementi non abbiano subito danni. Gli eventuali danni
all’isolamento delle tubazioni devono essere riparati in modo
tale da prevenire la creazione di ponti termici o ridurre l’efficacia
dell’isolamento acustico.
EsMtariscshetto
PKoönrtpeer-
tsecrmhiaclol-
abcruüsctikceo
Trasmissione del rumore strutturale
causato da un isolamento non conforme
Nella posa di condotte a pavimento le maggiori problemati che
sono rappresentate dalla presenza di più servizi nel massetto,
pertanto è necessario attenersi a quanto segue:
Isolare termicamente e insonorizzare le tubazioni.
Insonorizzare gli elementi di fissaggio dei tubi.
Evitare, laddove possibile, gli incroci di tubazioni.
Le tubazioni devono essere installate parallelamente alle pareti.
Le confluenze ad angolo retto delle tubazioni devono trovarsi in
corrispondenza di pareti adiacenti.
Prevedere la compensazione della dilatazione mediante l’utilizzo
di tubi isolati.
Posa sottotraccia delle tubazioni
In caso di posa sottotraccia del tubo multistrato, le tracce devono
essere adeguate al diametro del tubo e del relativo isolante,
affinchè lo strato di copertura dell'intonaco sia tale da non subire
danni povocati dalla dilatazione. Pertanto, in linea di massima, in
caso di posa sottotraccia dei tubi multistrato è opportuno installare
tubazioni preisolate e garantire un idoneo spessore di intonaco di
copertura. L’isolamento dei tubi deve essere tale da compensare
le variazioni longitudinali di origine termica.
Posa a vista delle tubazioni
Le modalità di fissaggio delle tubazioni a vista (locali di servizio,
cavedi tecnici) dipendono dalle condizioni del sito di installazione e
dalle modalità indicate dalla Regola d’Arte. Occorre compensare le
eventuali variazioni longitudinali di origine termica mediante braccio
di compensazione abbinato a punti fissi ed elementi scorrevoli.
Tubazioni preisolate
In ottemperanza al D.P.R. N° 412 del 26 agosto 1993 (in attua-
zione dell'art. 4 comma 4 della legge N° 10 del 9 gennaio 1991),
gli spessori sono conformi a quanto prescritto per tubazioni
correnti entro strutture non affacciate né all'esterno, né su locali
non riscaldati, come indicato nella tabella seguente, allegato B del
citato decreto.
D.P.R. 412/93 - APPENDICE B: ISOLAMENTO DELLE RETI DI
DISTRIBUZIONE DEL CALORE NEGLI IMPIANTI TERMICI
Le tubazioni delle reti di distribuzione dei fluidi caldi in fase liquida o
vapore degli impianti termici devono essere coibentate con materiale
isolante il cui spessore minimo è fissato in funzione del diametro della
tubazione espresso in mm e della conduttività termica utile del mate-
riale isolante espressa in W/m°C alla temperatura di 40°C
Spessore di isolamento per
conducibilità termica 0,040W/m
°C al variare del diametro
esterno della tubazione (mm)
<20 20-39
40-59
60-79
caso A) qualsiasi installazione
eccetto i casi B e C
20 30
40
50
caso B) montanti verticali delle
tubazioni posti al di qua dell'iso-
lamento termico dell'involucro
edilizio, verso l'interno del fabbri-
cato
10 15
20 25
caso C) tubazioni correnti entro
strutture non affacciate né all'es-
terno né su locali non riscaldati
6 9
12
15
DIsäomlameunntog
