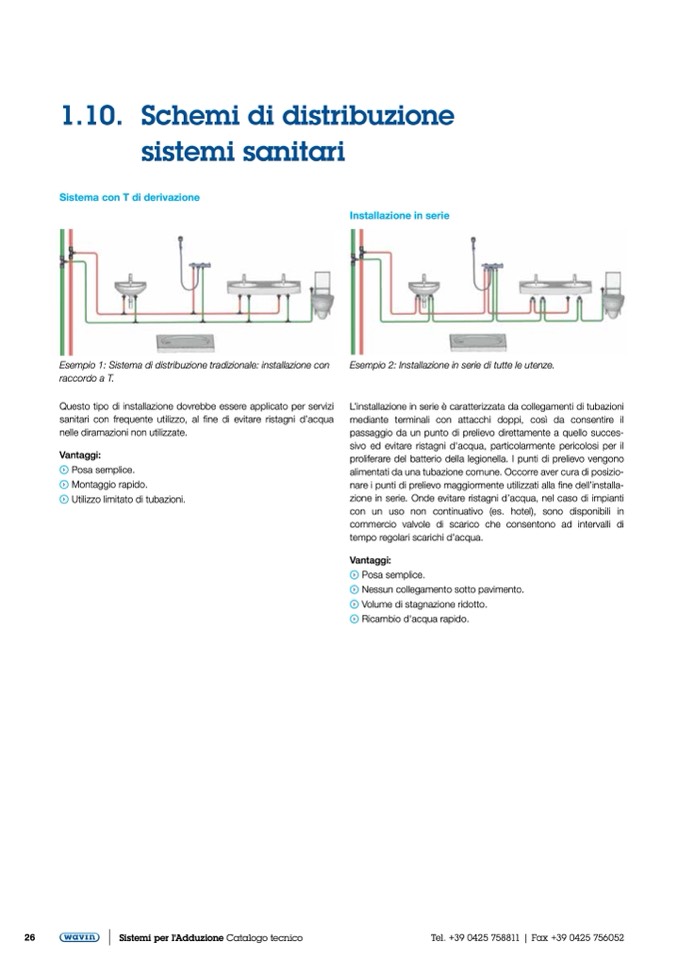

1.10. Schemi di distribuzione

sistemi sanitari

Sistema con T di derivazione

Esempio 1: Sistema di distribuzione tradizionale: installazione con

raccordo a T.

Questo tipo di installazione dovrebbe essere applicato per servizi

sanitari con frequente utilizzo, al fine di evitare ristagni d’acqua

nelle diramazioni non utilizzate.

Vantaggi:

Posa semplice.

Montaggio rapido.

Utilizzo limitato di tubazioni.

Installazione in serie

Esempio 2: Installazione in serie di tutte le utenze.

L’installazione in serie è caratterizzata da collegamenti di tubazioni

mediante terminali con attacchi doppi, così da consentire il

passaggio da un punto di prelievo direttamente a quello succes-

sivo ed evitare ristagni d'acqua, particolarmente pericolosi per il

proliferare del batterio della legionella. I punti di prelievo vengono

alimentati da una tubazione comune. Occorre aver cura di posizio-

nare i punti di prelievo maggiormente utilizzati alla fine dell’installa-

zione in serie. Onde evitare ristagni d’acqua, nel caso di impianti

con un uso non continuativo (es. hotel), sono disponibili in

commercio valvole di scarico che consentono ad intervalli di

tempo regolari scarichi d’acqua.

Vantaggi:

Posa semplice.

Nessun collegamento sotto pavimento.

Volume di stagnazione ridotto.

Ricambio d'acqua rapido.
