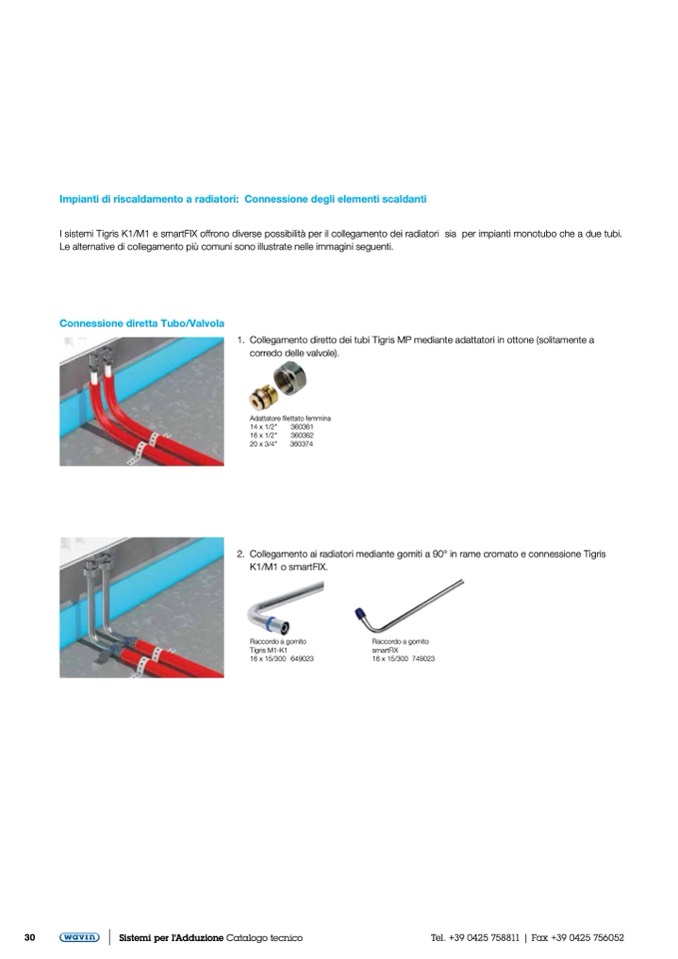

Impianti di riscaldamento a radiatori: Connessione degli elementi scaldanti

I sistemi Tigris K1/M1 e smartFIX offrono diverse possibilità per il collegamento dei radiatori sia per impianti monotubo che a due tubi.

Le alternative di collegamento più comuni sono illustrate nelle immagini seguenti.

Connessione diretta Tubo/Valvola

1. Collegamento diretto dei tubi Tigris MP mediante adattatori in ottone (solitamente a

corredo delle valvole).

Adattatore filettato femmina

14 x 1/2"

16 x 1/2"

20 x 3/4"

360361

360362

360374

2. Collegamento ai radiatori mediante gomiti a 90° in rame cromato e connessione Tigris

K1/M1 o smartFIX.

Raccordo a gomito

Tigris M1-K1

16 x 15/300 649023

Raccordo a gomito

smartFIX

16 x 15/300 749023
