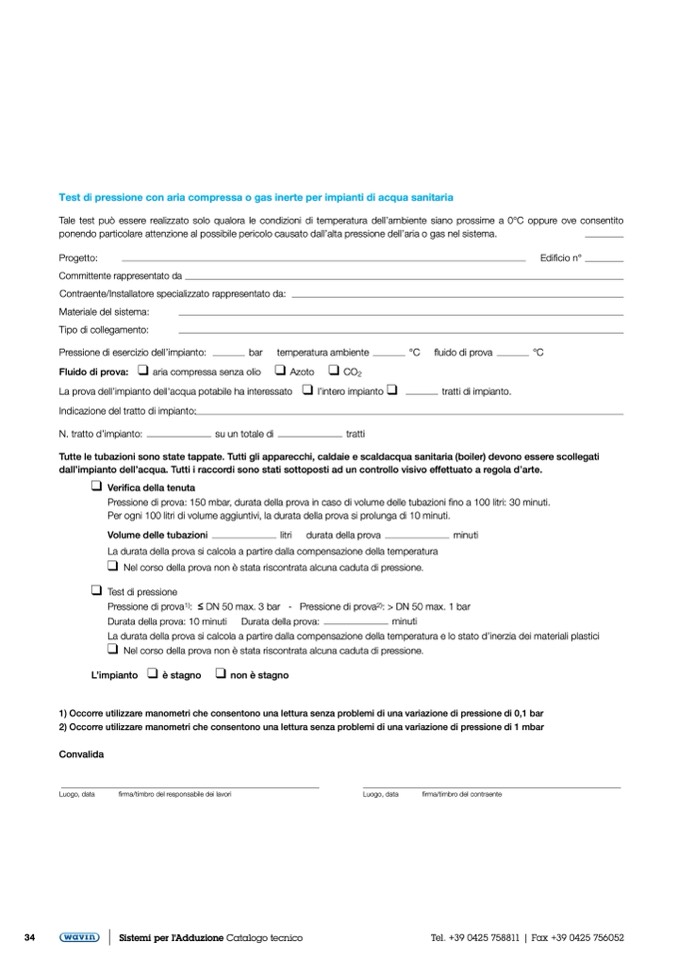

Test di pressione con aria compressa o gas inerte per impianti di acqua sanitaria
Tale test può essere realizzato solo qualora le condizioni di temperatura dell’ambiente siano prossime a 0°C oppure ove consentito
ponendo particolare attenzione al possibile pericolo causato dall’alta pressione dell’aria o gas nel sistema.
Progetto:
Committente rappresentato da
Contraente/Installatore specializzato rappresentato da:
Materiale del sistema:
Tipo di collegamento:
Pressione di esercizio dell’impianto:
bar temperatura ambiente
°C
Edificio n°
fluido di prova
°C
tratti di impianto.
Fluido di prova:
aria compressa senza olio
Azoto
La prova dell’impianto dell'acqua potabile ha interessato
Indicazione del tratto di impianto:
N. tratto d’impianto:
su un totale di
CO
2
l’intero impianto
tratti
Tutte le tubazioni sono state tappate. Tutti gli apparecchi, caldaie e scaldacqua sanitaria (boiler) devono essere scollegati
dall’impianto dell’acqua. Tutti i raccordi sono stati sottoposti ad un controllo visivo effettuato a regola d’arte.
Verifica della tenuta
Pressione di prova: 150 mbar, durata della prova in caso di volume delle tubazioni fino a 100 litri: 30 minuti.
Per ogni 100 litri di volume aggiuntivi, la durata della prova si prolunga di 10 minuti.
Volume delle tubazioni
litri durata della prova
minuti
La durata della prova si calcola a partire dalla compensazione della temperatura
Nel corso della prova non è stata riscontrata alcuna caduta di pressione.
Test di pressione
Pressione di prova1): ≤ DN 50 max. 3 bar - Pressione di prova2): > DN 50 max. 1 bar
Durata della prova: 10 minuti Durata della prova:
minuti
La durata della prova si calcola a partire dalla compensazione della temperatura e lo stato d’inerzia dei materiali plastici
Nel corso della prova non è stata riscontrata alcuna caduta di pressione.
L’impianto
è stagno
non è stagno
1) Occorre utilizzare manometri che consentono una lettura senza problemi di una variazione di pressione di 0,1 bar
2) Occorre utilizzare manometri che consentono una lettura senza problemi di una variazione di pressione di 1 mbar
Convalida
Luogo, data
firma/timbro del responsabile dei lavori
Luogo, data
firma/timbro del contraente
