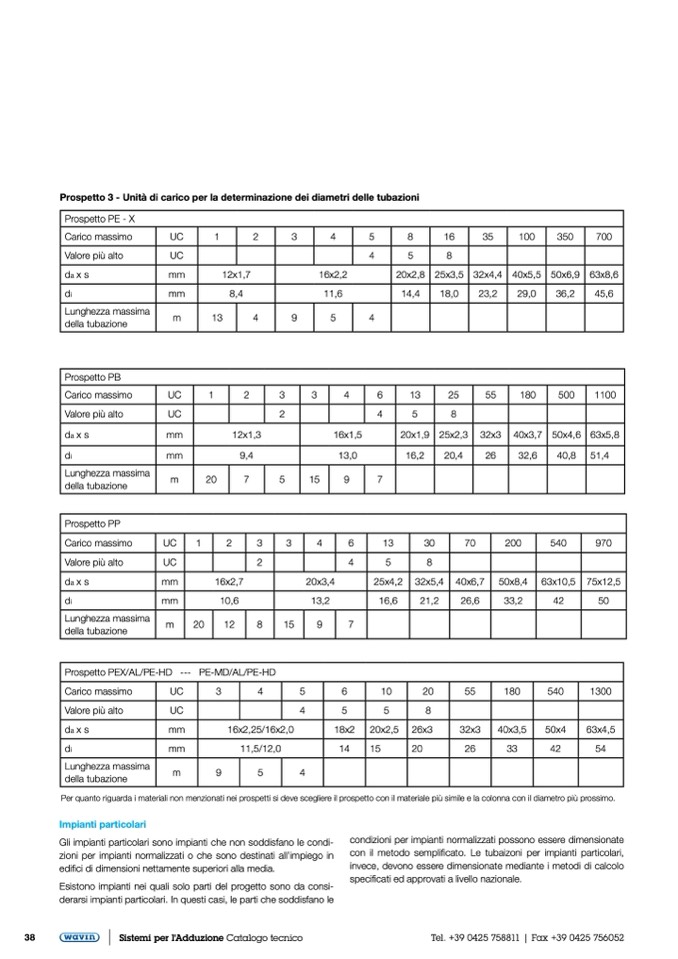

Prospetto 3 - Unità di carico per la determinazione dei diametri delle tubazioni
Prospetto PE - X
Carico massimo
UC
1
2
3
4
5
8
16
35
100
350 700
Valore più alto
UC
4
5
8
da x s mm 12x1,7
16x2,2 20x2,8
25x3,5 32x4,4
40x5,5 50x6,9 63x8,6
di
mm 8,4
11,6
14,4
18,0
23,2
29,0
36,2 45,6
Lunghezza massima
della tubazione
m
13
4
9
5
4
Prospetto PB
Carico massimo
UC
1 2
3
3
4
6 13
25
55
180
500 1100
Valore più alto
UC
2
4 5
8
da x s mm
12x1,3
16x1,5 20x1,9
25x2,3 32x3
40x3,7 50x4,6 63x5,8
di
mm
9,4
13,0
16,2
20,4
26
32,6
40,8 51,4
Lunghezza massima
della tubazione
m
20 7
5
15
9
7
Prospetto PP
Carico massimo
UC
1
2
3 3 4 6
13
30 70 200
540
970
Valore più alto
UC
2 4
5
8
da x s
mm 16x2,7
20x3,4
25x4,2
32x5,4 40x6,7 50x8,4
63x10,5
75x12,5
di
mm 10,6
13,2
16,6
21,2 26,6 33,2
42
50
Lunghezza massima
della tubazione
m
20
12
8 15 9 7
Prospetto PEX/AL/PE-HD --- PE-MD/AL/PE-HD
Carico massimo
UC 3 4 5 6 10 20 55 180 540 1300
Valore più alto
UC 4 5 5 8
da x s mm
16x2,25/16x2,0 18x2 20x2,5 26x3 32x3 40x3,5 50x4 63x4,5
di
mm
11,5/12,0
14 15 20 26 33 42 54
Lunghezza massima
della tubazione
m 9 5 4
Per quanto riguarda i materiali non menzionati nei prospetti si deve scegliere il prospetto con il materiale più simile e la colonna con il diametro pi
ù prossimo.
Impianti particolari
Gli impianti particolari sono impianti che non soddisfano le condi-
zioni per impianti normalizzati o che sono destinati all’impiego in
edifici di dimensioni nettamente superiori alla media.
Esistono impianti nei quali solo parti del progetto sono da consi-
derarsi impianti particolari. In questi casi, le parti che soddisfano le
condizioni per impianti normalizzati possono essere dimensionate
con il metodo semplificato. Le tubaizoni per impianti particolari,
invece, devono essere dimensionate mediante i metodi di calcolo
specificati ed approvati a livello nazionale.
