Parte 1
è collegato:
Prospetto richiede 2 UC
Parte 2
sono collegati:
Prospetto richiede 6 UC
Parte 3
sono collegati:
Prospetto richiede 7 UC
Parte 4
sono collegati:
Prospetto richiede 8 UC
Parte 5
sono collegati:
Prospetto richiede 16 UC
Parte 6
sono collegati:
Prospetto richiede 24 UC
Parte 7
sono collegati:
Prospetto richiede 32 UC
Parte 8
sono collegati:
Prospetto richiede 40 UC
1 lavello cucina domestica
1 lavello cucina domestica
1 vasca da bagno domestica
totale
1 lavello cucina domestica
1 vasca da bagno domestica
1 lavabo
totale
1 lavello cucina domestica
1 vasca da bagno domestica
1 lavabo
1 cassetta WC
totale per appartamento
2 appartamenti
3 appartamenti
4 appartamenti
5 appartamenti
= 2 UC
= DN 15
= 2 UC
= 4 UC
= 6 UC
= DN 15
= 2 UC
= 4 UC
= 1 UC
= 7 UC
= DN 20
= 2 UC
= 4 UC
= 1 UC
= 1 UC
= 8 UC
= DN 20
= 16 UC
= DN 20
= 24 UC
= DN 25
= 32 UC
= DN 25
= 40 UC
= DN 25

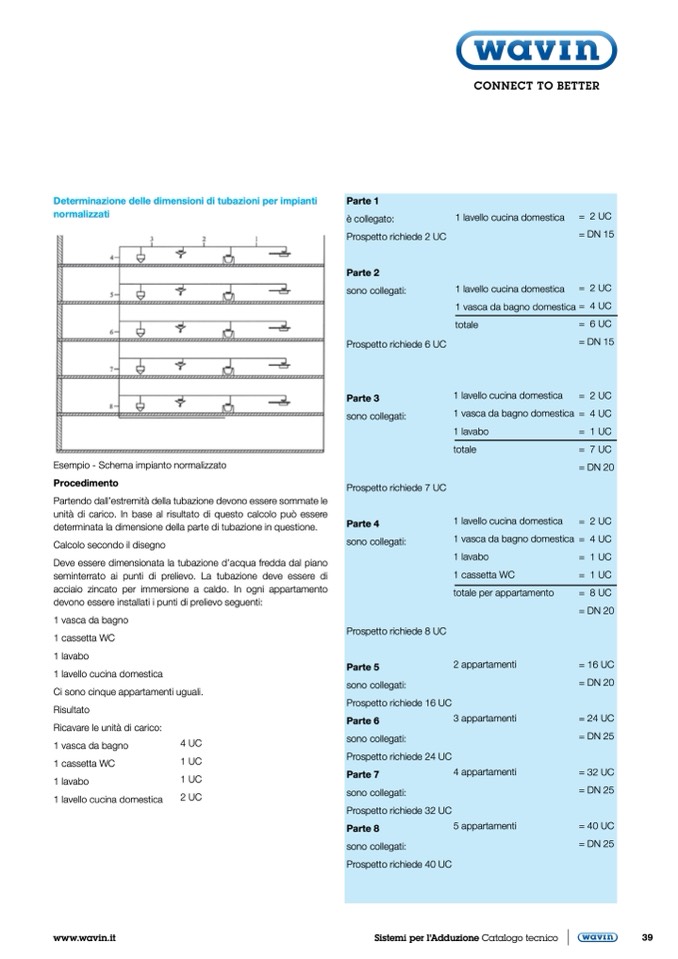

Determinazione delle dimensioni di tubazioni per impianti
normalizzati
Esempio - Schema impianto normalizzato
Procedimento
Partendo dall’estremit
à della tubazione devono essere sommate le
unità di carico. In base al risultato di questo calcolo può essere
determinata la dimensione della parte di tubazione in questione.
Calcolo secondo il disegno
Deve essere dimensionata la tubazione d’acqua fredda dal piano
seminterrato ai punti di prelievo. La tubazione deve essere di
acciaio zincato per immersione a caldo. In ogni appartamento
devono essere installati i punti di prelievo seguenti:
1 vasca da bagno
1 cassetta WC
1 lavabo
1 lavello cucina domestica
Ci sono cinque appartamenti uguali.
Risultato
Ricavare le unità di carico:
1 vasca da bagno
1 cassetta WC
1 lavabo
1 lavello cucina domestica
4 UC
1 UC
1 UC
2 UC
