APPENDICE B - Relazione tra portate di progetto e portate totali

Il grafico qui riportato illustra la possibilità di determinare la portata di progetto QD da ∑ UC per impianti normalizzati. Se coperti da appro-

vazione nazionale, possono essere utlizzati ulteriori grafici (per esempio per vari tipi di edifici).

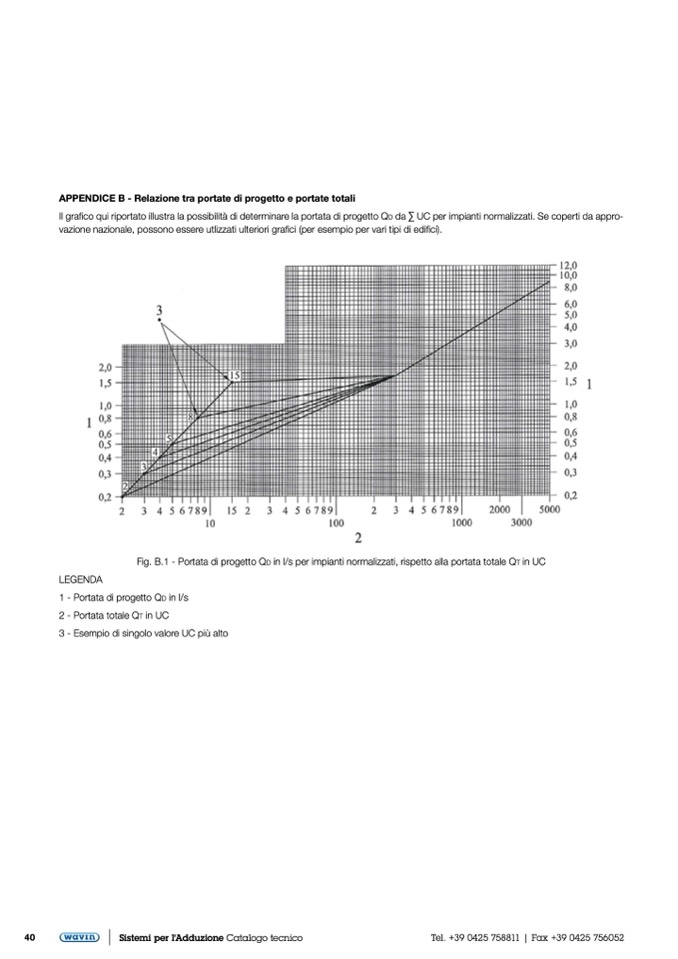

Fig. B.1 - Portata di progetto QD in l/s per impianti normalizzati, rispetto alla portata totale QT in UC

LEGENDA

1 - Portata di progetto QD in l/s

2 - Portata totale QT in UC

3 - Esempio di singolo valore UC più alto
