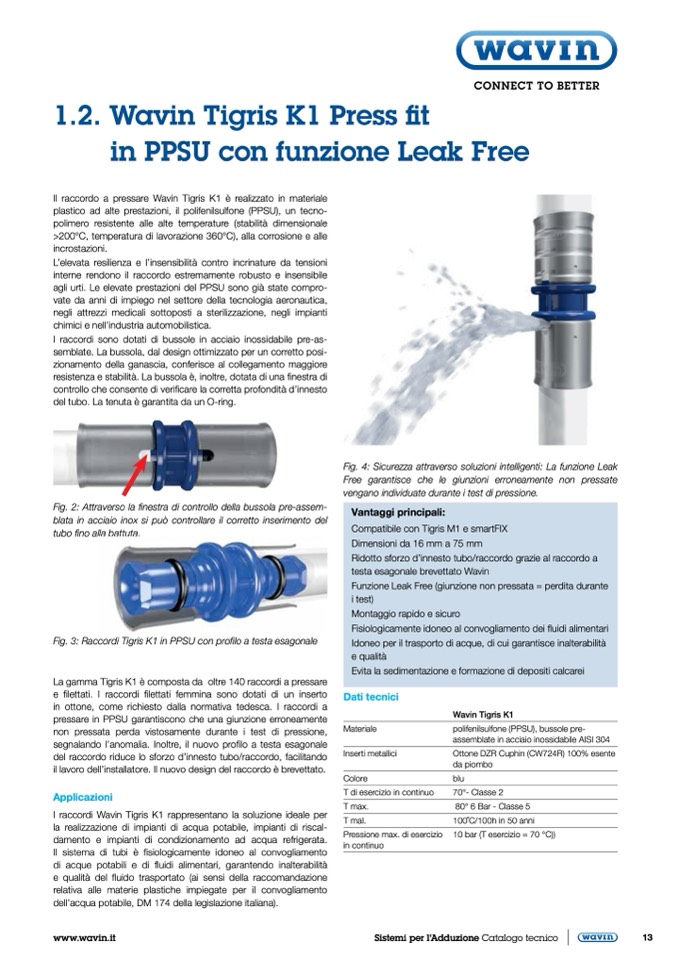

1.2. Wavin Tigris K1 Press fit
in PPSU con funzione Leak Free
Il raccordo a pressare Wavin Tigris K1 è realizzato in materiale
plastico ad alte prestazioni, il polifenilsulfone (PPSU), un tecno-
polimero resistente alle alte temperature (stabilit
à dimensionale
>200°C, temperatura di lavorazione 360°C), alla corrosione e alle
incrostazioni.
L’elevata resilienza e l’insensibilità contro incrinature da tensioni
interne rendono il raccordo estremamente robusto e insensibile
agli urti. Le elevate prestazioni del PPSU sono già state compro-
vate da anni di impiego nel settore della tecnologia aeronautica,
negli attrezzi medicali sottoposti a sterilizzazione, negli impianti
chimici e nell’industria automobilistica.
I raccordi sono dotati di bussole in acciaio inossidabile pre-as-
semblate. La bussola, dal design ottimizzato per un corretto posi-
zionamento della ganascia, conferisce al collegamento maggiore
resistenza e stabilità. La bussola è, inoltre, dotata di una
finestra di
controllo che consente di verificare la corretta profondità d’innesto
del tubo. La tenuta è garantita da un O-ring.
Fig. 2: Attraverso la finestra di controllo della bussola pre-assem-
blata in acciaio inox si può controllare il corretto inserimento del
tubo fino alla battuta.
Fig. 3: Raccordi Tigris K1 in PPSU con profilo a testa esagonale
La gamma Tigris K1 è composta da oltre 140 raccordi a pressare
e filettati. I raccordi filettati femmina sono dotati di un inserto
in ottone, come richiesto dalla normativa tedesca. I raccordi a
pressare in PPSU garantiscono che una giunzione erroneamente
non pressata perda vistosamente durante i test di pressione,
segnalando l’anomalia. Inoltre, il nuovo profilo a testa esagonale
del raccordo riduce lo sforzo d’innesto tubo/raccordo, facilitando
il lavoro dell’installatore. Il nuovo design del raccordo è brevettato.
Applicazioni
I raccordi Wavin Tigris K1 rappresentano la soluzione ideale per
la realizzazione di impianti di acqua potabile, impianti di riscal-
damento e impianti di condizionamento ad acqua refrigerata.
Il sistema di tubi è fisiologicamente idoneo al convogliamento
di acque potabili e di fluidi alimentari, garantendo inalterabilità
e qualità del fluido trasportato (ai sensi della raccomandazione
relativa alle materie plastiche impiegate per il convogliamento
dell’acqua potabile, DM 174 della legislazione italiana).
Fig. 4: Sicurezza attraverso soluzioni intelligenti: La funzione Leak
Free garantisce che le giunzioni erroneamente non pressate
vengano individuate durante i test di pressione.
Vantaggi principali:
Compatibile con Tigris M1 e smartFIX
Dimensioni da 16 mm a 75 mm
Ridotto sforzo d’innesto tubo/raccordo grazie al raccordo a
testa esagonale brevettato Wavin
Funzione Leak Free (giunzione non pressata = perdita durante
i test)
Montaggio rapido e sicuro
Fisiologicamente idoneo al convogliamento dei fluidi alimentari
Idoneo per il trasporto di acque, di cui garantisce inalterabilità
e qualità
Evita la sedimentazione e formazione di depositi calcarei
Dati tecnici
Materiale
Inserti metallici
Colore
T di esercizio in continuo
T max.
T mal.
Pressione max. di esercizio
in continuo
Wavin Tigris K1
polifenilsulfone (PPSU), bussole pre-
assemblate in acciaio inossidabile AISI 304
Ottone DZR Cuphin (CW724R) 100% esente
da piombo
blu
70°- Classe 2
80° 6 Bar - Classe 5
100 ̊C/100h in 50 anni
10 bar (T esercizio = 70 °C))
