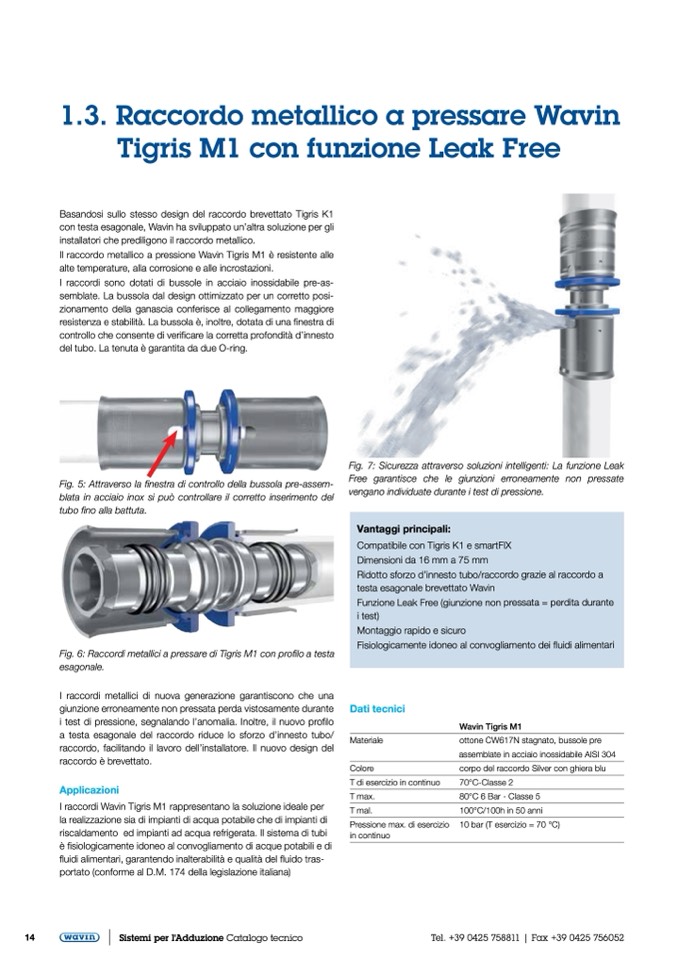

1.3. Raccordo metallico a pressare Wavin

Tigris M1 con funzione Leak Free

Basandosi sullo stesso design del raccordo brevettato Tigris K1

con testa esagonale, Wavin ha sviluppato un’altra soluzione per gli

installatori che prediligono il raccordo metallico.

Il raccordo metallico a pressione Wavin Tigris M1 è resistente alle

alte temperature, alla corrosione e alle incrostazioni.

I raccordi sono dotati di bussole in acciaio inossidabile pre-as-

semblate. La bussola dal design ottimizzato per un corretto posi-

zionamento della ganascia conferisce al collegamento maggiore

resistenza e stabilità. La bussola è, inoltre, dotata di una finestra di

controllo che consente di verificare la corretta profondità d’innesto

del tubo. La tenuta è garantita da due O-ring.

Fig. 5: Attraverso la finestra di controllo della bussola pre-assem-

blata in acciaio inox si può controllare il corretto inserimento del

tubo fino alla battuta.

Fig. 6: Raccordi metallici a pressare di Tigris M1 con profilo a testa

esagonale.

I raccordi metallici di nuova generazione garantiscono che una

giunzione erroneamente non pressata perda vistosamente durante

i test di pressione, segnalando l’anomalia. Inoltre, il nuovo profilo

a testa esagonale del raccordo riduce lo sforzo d’innesto tubo/

raccordo, facilitando il lavoro dell’installatore. Il nuovo design del

raccordo è brevettato.

Applicazioni

I raccordi Wavin Tigris M1 rappresentano la soluzione ideale per

la realizzazione sia di impianti di acqua potabile che di impianti di

riscaldamento ed impianti ad acqua refrigerata. Il sistema di tubi

è fisiologicamente idoneo al convogliamento di acque potabili e di

fluidi alimentari, garantendo inalterabilit

à e qualità del fluido tras-

portato (conforme al D.M. 174 della legislazione italiana)

Fig. 7: Sicurezza attraverso soluzioni intelligenti: La funzione Leak

Free garantisce che le giunzioni erroneamente non pressate

vengano individuate durante i test di pressione.

Vantaggi principali:

Compatibile con Tigris K1 e smartFIX

Dimensioni da 16 mm a 75 mm

Ridotto sforzo d’innesto tubo/raccordo grazie al raccordo a

testa esagonale brevettato Wavin

Funzione Leak Free (giunzione non pressata = perdita durante

i test)

Montaggio rapido e sicuro

Fisiologicamente idoneo al convogliamento dei fluidi alimentari

Dati tecnici

Materiale

Colore

T di esercizio in continuo

T max.

T mal.

Pressione max. di esercizio

in continuo

Wavin Tigris M1

ottone CW617N stagnato, bussole pre

assemblate in acciaio inossidabile AISI 304

corpo del raccordo Silver con ghiera blu

70°C-Classe 2

80°C 6 Bar - Classe 5

100°C/100h in 50 anni

10 bar (T esercizio = 70 °C)
