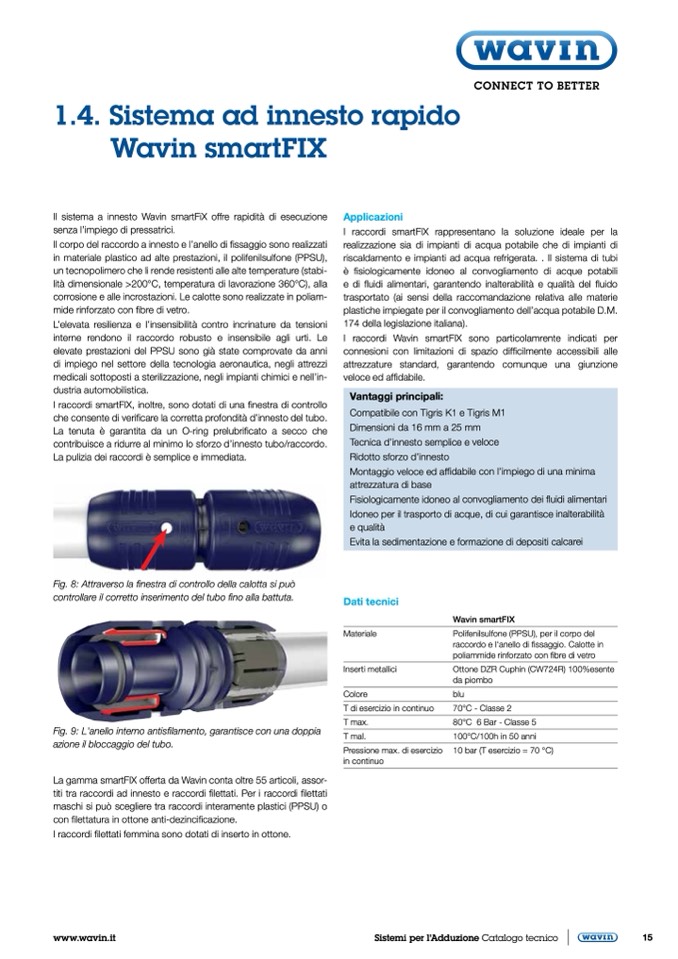

1.4. Sistema ad innesto rapido
Wavin smartFIX
Il sistema a innesto Wavin smartFiX offre rapidit
à di esecuzione
senza l’impiego di pressatrici.
Il corpo del raccordo a innesto e l’anello di
fissaggio sono realizzati
in materiale plastico ad alte prestazioni, il polifenilsulfone (PPSU),
un tecnopolimero che li rende resistenti alle alte temperature (stabi-
lità dimensionale >200°C, temperatura di lavorazione 360°C), alla
corrosione e alle incrostazioni. Le calotte sono realizzate in poliam-
mide rinforzato con fibre di vetro.
L’elevata resilienza e l’insensibilità contro incrinature da tensioni
interne rendono il raccordo robusto e insensibile agli urti. Le
elevate prestazioni del PPSU sono gi
à state comprovate da anni
di impiego nel settore della tecnologia aeronautica, negli attrezzi
medicali sottoposti a sterilizzazione, negli impianti chimici e nell’in-
dustria automobilistica.
I raccordi smartFIX, inoltre, sono dotati di una finestra di controllo
che consente di verificare la corretta profondità d’innesto del tubo.
La tenuta è garantita da un O-ring prelubri
ficato a secco che
contribuisce a ridurre al minimo lo sforzo d’innesto tubo/raccordo.
La pulizia dei raccordi è semplice e immediata.
Fig. 8: Attraverso la finestra di controllo della calotta si può
controllare il corretto inserimento del tubo fino alla battuta.
Fig. 9: L'anello interno antisfilamento, garantisce con una doppia
azione il bloccaggio del tubo.
La gamma smartFIX offerta da Wavin conta oltre 55 articoli, assor-
titi tra raccordi ad innesto e raccordi filettati. Per i raccordi filettati
maschi si può scegliere tra raccordi interamente plastici (PPSU) o
con filettatura in ottone anti-dezincificazione.
I raccordi filettati femmina sono dotati di inserto in ottone.
Applicazioni
I raccordi smartFIX rappresentano la soluzione ideale per la
realizzazione sia di impianti di acqua potabile che di impianti di
riscaldamento e impianti ad acqua refrigerata. . Il sistema di tubi
è fisiologicamente idoneo al convogliamento di acque potabili
e di fluidi alimentari, garantendo inalterabilità e qualità del fluido
trasportato (ai sensi della raccomandazione relativa alle materie
plastiche impiegate per il convogliamento dell’acqua potabile D.M.
174 della legislazione italiana).
I raccordi Wavin smartFIX sono particolamrente indicati per
connesioni con limitazioni di spazio difficilmente accessibili alle
attrezzature standard, garantendo comunque una giunzione
veloce ed affidabile.
Vantaggi principali:
Compatibile con Tigris K1 e Tigris M1
Dimensioni da 16 mm a 25 mm
Tecnica d’innesto semplice e veloce
Ridotto sforzo d’innesto
Montaggio veloce ed affidabile con l’impiego di una minima
attrezzatura di base
Fisiologicamente idoneo al convogliamento dei fluidi alimentari
Idoneo per il trasporto di acque, di cui garantisce inalterabilità
e qualità
Evita la sedimentazione e formazione di depositi calcarei
Dati tecnici
Materiale
Inserti metallici
Colore
T di esercizio in continuo
T max.
T mal.
Pressione max. di esercizio
in continuo
Wavin smartFIX
Polifenilsulfone (PPSU), per il corpo del
raccordo e l'anello di fissaggio. Calotte in
poliammide rinforzato con fibre di vetro
Ottone DZR Cuphin (CW724R) 100%esente
da piombo
blu
70°C - Classe 2
80°C 6 Bar - Classe 5
100°C/100h in 50 anni
10 bar (T esercizio = 70 °C)
