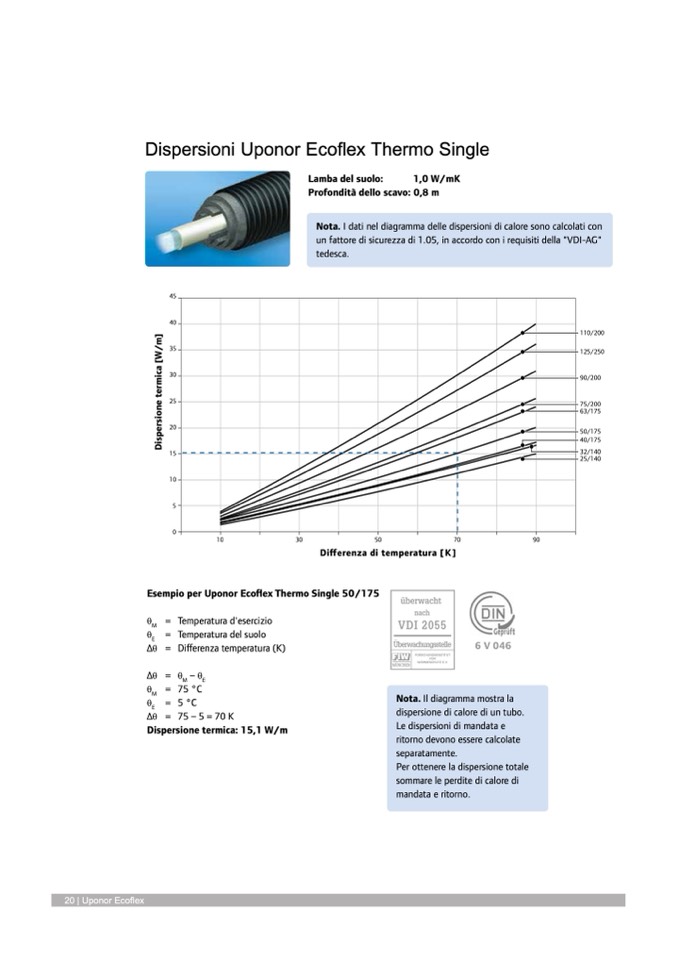

Dispersioni Uponor Ecoflex Thermo Single
Lamba del suolo:
1,0 W/mK
Profondità dello scavo: 0,8 m
Nota. I dati nel diagramma delle dispersioni di calore sono calcolati con
un fattore di sicurezza di 1.05, in accordo con i requisiti della "VDI-AG"
tedesca.
45
40
35
30
25
20
15
10
5
0
110/200
125/250
90/200
75/200
63/175
50/175
40/175
32/140
25/140
10
30
50
70
90
Esempio per Uponor Ecoflex Thermo Single 50/175
Differenza di temperatura [K]
20 | Uponor Ecoflex
θ
M
=
θ
E
=
∆θ =
Temperatura d'esercizio
Temperatura del suolo
Differenza temperatura (K)
6 V 046
Nota. Il diagramma mostra la
dispersione di calore di un tubo.
Le dispersioni di mandata e
ritorno devono essere calcolate
separatamente.
Per ottenere la dispersione totale
sommare le perdite di calore di
mandata e ritorno.
∆θ =
θ
M
=
θ
E
=
∆θ =
Dispersione termica: 15,1 W/m
θ
M
–θ
E
75 °C
5 °C
75 – 5 = 70 K
