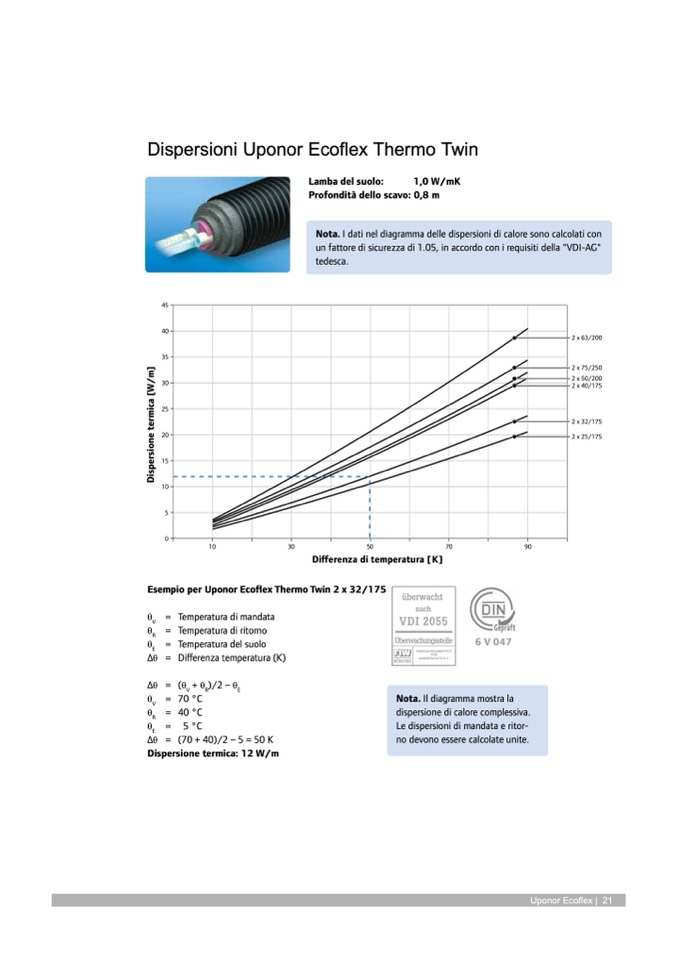

Dispersioni Uponor Ecoflex Thermo Twin
Lamba del suolo:
1,0 W/mK
Profondità dello scavo: 0,8 m
Nota. I dati nel diagramma delle dispersioni di calore sono calcolati con
un fattore di sicurezza di 1.05, in accordo con i requisiti della "VDI-AG"
tedesca.
45
40
35
30
25
20
15
10
5
0
2 x 63/200
2 x 75/250
2 x 50/200
2 x 40/175
2 x 32/175
2 x 25/175
10
30
50
70
90
Esempio per Uponor Ecoflex Thermo Twin 2 x 32/175
Differenza di temperatura [K]
θ
V
=
θ
R
=
θ
E
=
∆θ =
Temperatura di mandata
Temperatura di ritorno
Temperatura del suolo
Differenza temperatura (K)
6 V 047
Nota. Il diagramma mostra la
dispersione di calore complessiva.
Le dispersioni di mandata e ritor-
no devono essere calcolate unite.
∆θ =
θ
V
=
θ
R
=
θ
E
=
∆θ =
Dispersione termica: 12 W/m
(θ
V
+ θ
R
)/2 – θ
E
70 °C
40 °C
5 °C
(70 + 40)/2 – 5 = 50 K
