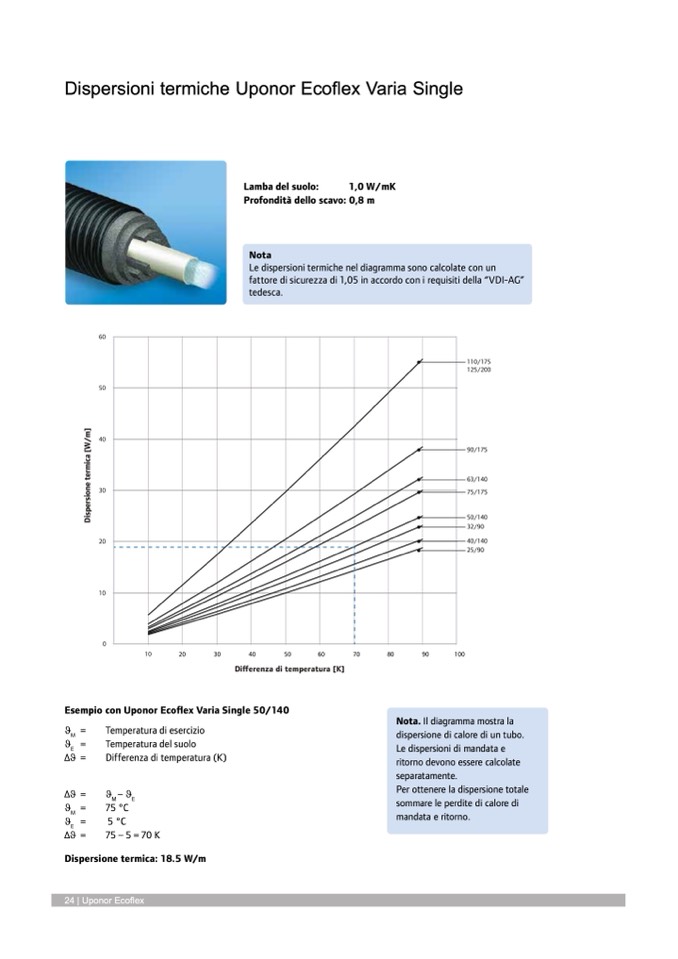

Dispersioni termiche Uponor Ecoflex Varia Single
60
50
40
30
20
10
0
Lamba del suolo:
1,0 W/mK
Profondità dello scavo: 0,8 m
Nota
Le dispersioni termiche nel diagramma sono calcolate con un
fattore di sicurezza di 1,05 in accordo con i requisiti della “VDI-AG”
tedesca.
110/175
125/200
90/175
63/140
75/175
50/140
32/90
40/140
25/90
θ.=.
M
θ
E
. =.
∆θ. =.
∆θ. =.
θ
M
. =.
θ
E
. =.
∆θ. =.
Dispersione termica: 18.5 W/m
10
20
30
40
50
60
70
80
90
100
Differenza di temperatura [K]
Esempio con Uponor Ecoflex Varia Single 50/140
Temperatura.di.esercizio.
Temperatura.del.suolo.
Differenza.di.temperatura.(K)
θ
M.
–.θ
E
.
75.°C.
.5.°C.
75.–.5.=.70.K
Nota. Il diagramma mostra la
dispersione di calore di un tubo.
Le dispersioni di mandata e
ritorno devono essere calcolate
separatamente.
Per ottenere la dispersione totale
sommare le perdite di calore di
mandata e ritorno.
24 | Uponor Ecoflex
