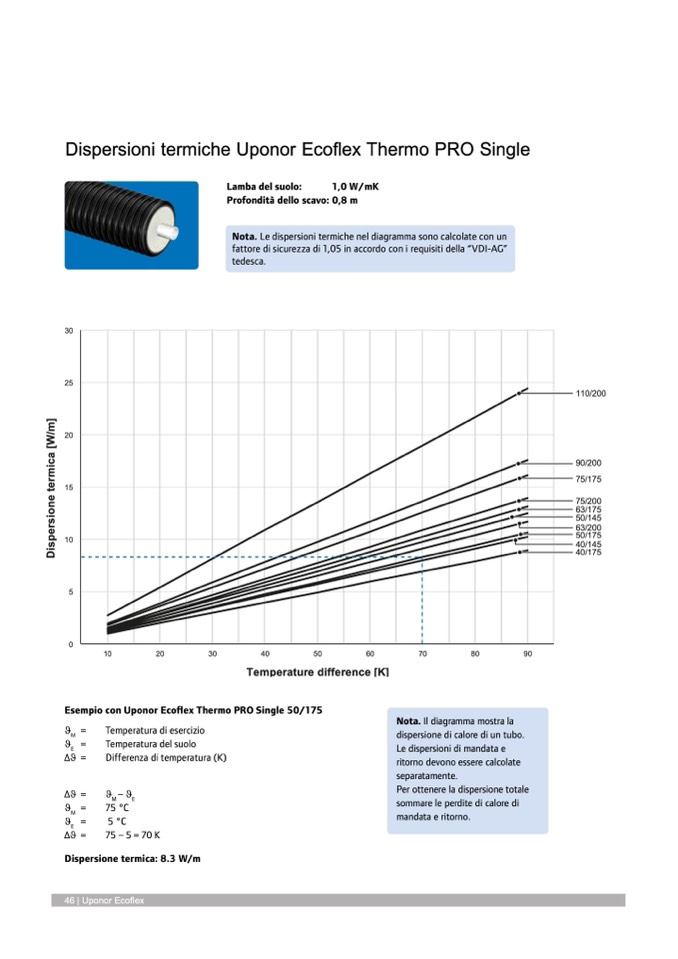

Dispersioni termiche Uponor Ecoflex Thermo PRO Single
30
25
20
15
10
5
0
110/200
90/200
75/175
75/200
63/175
50/145
63/200
50/175
40/145
40/175
Lamba del suolo:
1,0 W/mK
Profondità dello scavo: 0,8 m
Nota. Le dispersioni termiche nel diagramma sono calcolate con un
fattore di sicurezza di 1,05 in accordo con i requisiti della “VDI-AG”
tedesca.
θ
E
. =.
∆θ. =.
∆θ. =.
θ
M
. =.
θ
E
. =.
∆θ. =.
10
20
30
40
50
60
70
80
90
Esempio con Uponor Ecoflex Thermo PRO Single 50/175
Temperatura.di.esercizio.
Temperatura.del.suolo.
Differenza.di.temperatura.(K)
θ
M.
–.θ
E
.
75.°C.
.5.°C.
75.–.5.=.70.K
Nota. Il diagramma mostra la
dispersione di calore di un tubo.
Le dispersioni di mandata e
ritorno devono essere calcolate
separatamente.
Per ottenere la dispersione totale
sommare le perdite di calore di
mandata e ritorno.
Dispersione termica: 8.3 W/m
Temperature difference [K]
θ.=.
M
