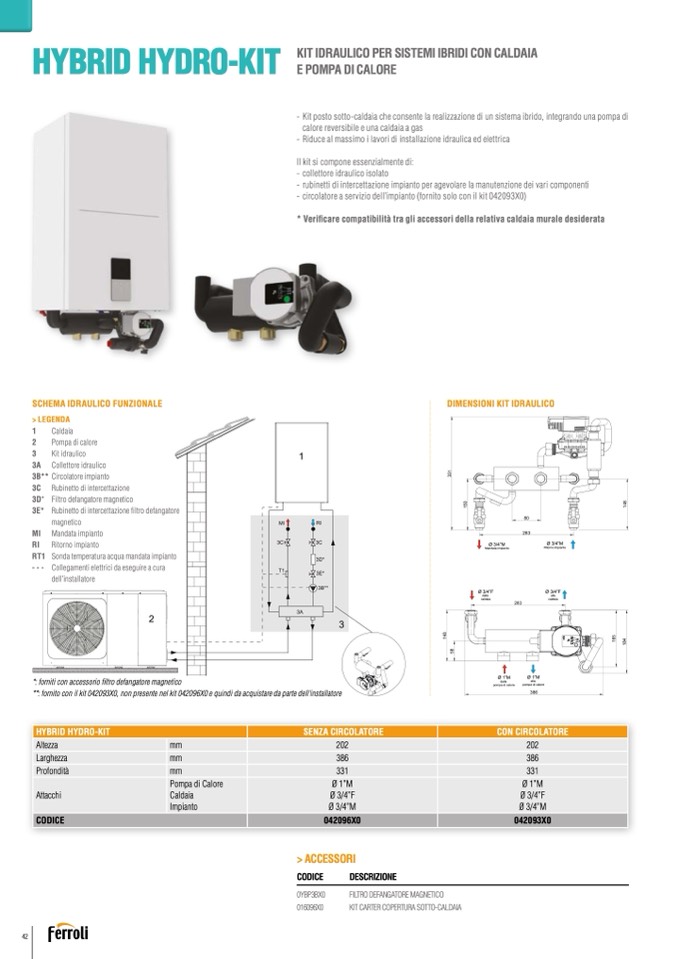

HYBRID HYDRO-KIT

KIT IDRAULICO PER SISTEMI IBRIDI CON CALDAIA

E POMPA DI CALORE

- Kit posto sotto-caldaia che consente la realizzazione di un sistema ibrido, integrando una pompa di

calore reversibile e una caldaia a gas

- Riduce al massimo i lavori di installazione idraulica ed elettrica

Il kit si compone essenzialmente di:

- collettore idraulico isolato

- rubinetti di intercettazione impianto per agevolare la manutenzione dei vari componenti

- circolatore a servizio dell’impianto (fornito solo con il kit 042093X0)

* Verificare compatibilità tra gli accessori della relativa caldaia murale desiderata

SCHEMA IDRAULICO FUNZIONALE

> LEGENDA

1

Caldaia

2

Pompa di calore

3

Kit idraulico

3A Collettore idraulico

3B** Circolatore impianto

3C Rubinetto di intercettazione

3D* Filtro defangatore magnetico

3E* Rubinetto di intercettazione filtro defangatore

magnetico

MI

MI Mandata impianto

DIMENSIONI KIT IDRAULICO

RI Ritorno impianto

RT1 Sonda temperatura acqua mandata impianto

--- Collegamenti elettrici da eseguire a cura

dell’installatore

2

*: forniti con accessorio filtro defangatore magnetico

**: fornito con il kit 042093X0, non presente nel kit 042096X0 e quindi da acquistare da parte dell'installatore

Mandata impianto

Ø 3/4”M

Ø 3/4”F

caldaia

dalla

Ritorno impianto

Ø 3/4”M

Ø 3/4”F

caldaia

alla

HYBRID HYDRO-KIT

Altezza

Larghezza

Profondità

Attacchi

CODICE

mm

mm

mm

Pompa di Calore

Caldaia

Impianto

SENZA CIRCOLATORE

202

386

331

Ø 1”M

Ø 3/4”F

Ø 3/4”M

042096X0

> ACCESSORI

CON CIRCOLATORE

202

386

331

Ø 1”M

Ø 3/4”F

Ø 3/4”M

042093X0

3C

RI

3C

0

5

1

8

4

1

80

263

263

1

3D*

T1

3E*

3B**

3A

3

8

4

1

5

6

1

4

8

1

8

5

CODICE

0YBP3BX0

016096X0

DESCRIZIONE

FILTRO DEFANGATORE MAGNETICO

KIT CARTER COPERTURA SOTTO-CALDAIA

1

3

Ø 1”M

pompa di calore

dalla

Ø 1”M

pompa di calore

alla
