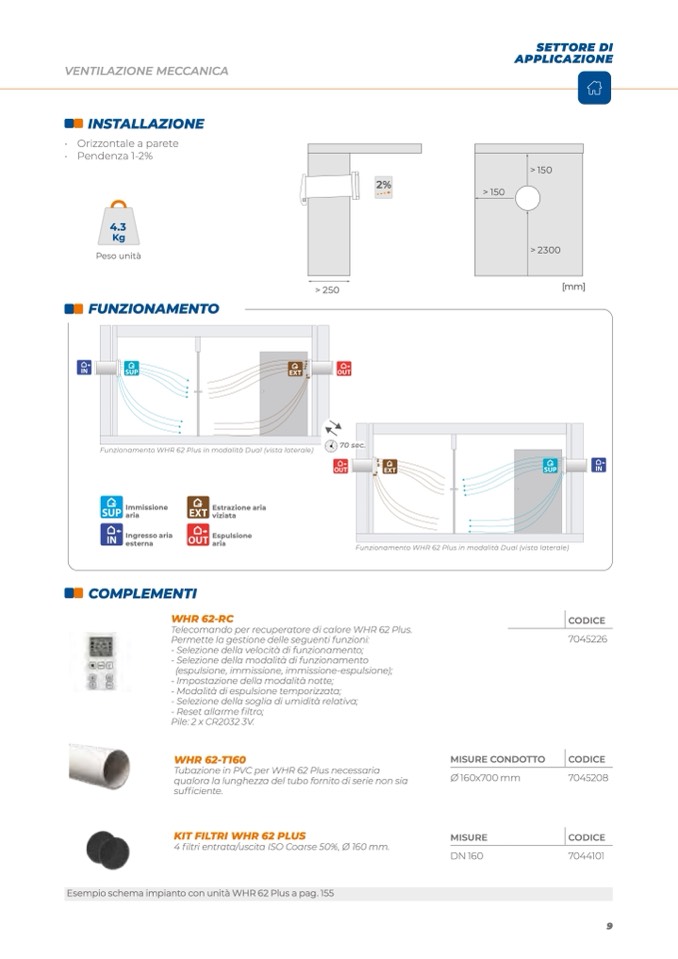

VENTILAZIONE MECCANICA

INSTALLAZIONE

• Orizzontale a parete

• Pendenza 1-2%

4.3

Kg

Peso unità

2%

SETTORE DI

APPLICAZIONE

> 150

> 150

> 2300

[mm]

FUNZIONAMENTO

> 250

Funzionamento WHR 62 Plus in modalità Dual (vista laterale)

70 sec.

Immissione

aria

Ingresso aria

esterna

COMPLEMENTI

Estrazione aria

viziata

Espulsione

aria

Funzionamento WHR 62 Plus in modalità Dual (vista laterale)

WHR 62-RC

Telecomando per recuperatore di calore WHR 62 Plus.

Permette la gestione delle seguenti funzioni:

- Selezione della velocità di funzionamento;

- Selezione della modalità di funzionamento

(espulsione, immissione, immissione-espulsione);

- Impostazione della modalità notte;

- Modalità di espulsione temporizzata;

- Selezione della soglia di umidità relativa;

- Reset allarme filtro;

Pile: 2 x CR2032 3V.

WHR 62-T160

Tubazione in PVC per WHR 62 Plus necessaria

qualora la lunghezza del tubo fornito di serie non sia

sufficiente.

KIT FILTRI WHR 62 PLUS

4 filtri entrata/uscita ISO Coarse 50%, Ø 160 mm.

MISURE CONDOTTO

Ø 160x700 mm

MISURE

DN 160

CODICE

7045226

CODICE

7045208

CODICE

7044101

Esempio schema impianto con unità WHR 62 Plus a pag. 155

9
