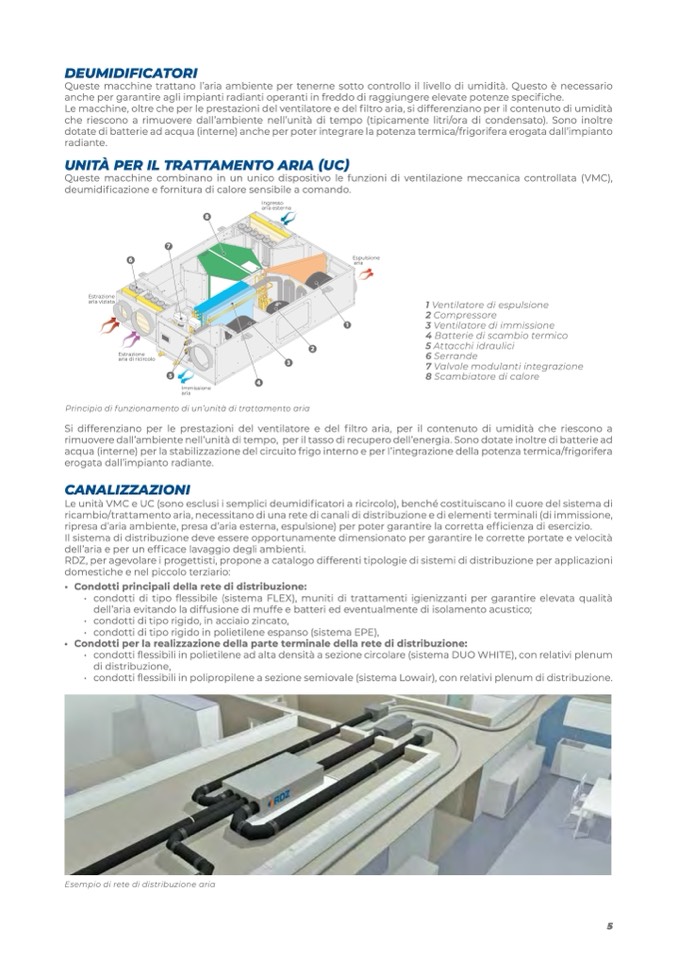

DEUMIDIFICATORI

Queste macchine trattano l’aria ambiente per tenerne sotto controllo il livello di umidità. Questo è necessario

anche per garantire agli impianti radianti operanti in freddo di raggiungere elevate potenze specifiche.

Le macchine, oltre che per le prestazioni del ventilatore e del filtro aria, si differenziano per il contenuto di umidità

che riescono a rimuovere dall’ambiente nell’unità di tempo (tipicamente litri/ora di condensato). Sono inoltre

dotate di batterie ad acqua (interne) anche per poter integrare la potenza termica/frigorifera erogata dall’impianto

radiante.

UNITÀ PER IL TRATTAMENTO ARIA (UC)

Queste macchine combinano in un unico dispositivo le funzioni di ventilazione meccanica controllata (VMC),

deumidificazione e fornitura di calore sensibile a comando.

Estrazione

aria viziata

1 Ventilatore di espulsione

2 Compressore

3 Ventilatore di immissione

4 Batterie di scambio termico

5 Attacchi idraulici

6 Serrande

7 Valvole modulanti integrazione

8 Scambiatore di calore

7

6

Espulsione

aria

1

Estrazione

aria di ricircolo

5

4

Immissione

aria

Principio di funzionamento di un’unità di trattamento aria

8

Ingresso

aria esterna

2

3

Si differenziano per le prestazioni del ventilatore e del filtro aria, per il contenuto di umidità che riescono a

rimuovere dall’ambiente nell’unità di tempo, per il tasso di recupero dell’energia. Sono dotate inoltre di batterie ad

acqua (interne) per la stabilizzazione del circuito frigo interno e per l’integrazione della potenza termica/frigorifera

erogata dall’impianto radiante.

CANALIZZAZIONI

Le unità VMC e UC (sono esclusi i semplici deumidificatori a ricircolo), benché costituiscano il cuore del sistema di

ricambio/trattamento aria, necessitano di una rete di canali di distribuzione e di elementi terminali (di immissione,

ripresa d’aria ambiente, presa d’aria esterna, espulsione) per poter garantire la corretta efficienza di esercizio.

Il sistema di distribuzione deve essere opportunamente dimensionato per garantire le corrette portate e velocità

dell’aria e per un efficace lavaggio degli ambienti.

RDZ, per agevolare i progettisti, propone a catalogo differenti tipologie di sistemi di distribuzione per applicazioni

domestiche e nel piccolo terziario:

• Condottiprincipalidellaretedidistribuzione:

• condotti di tipo flessibile (sistema FLEX), muniti di trattamenti igienizzanti per garantire elevata qualità

dell’aria evitando la diffusione di muffe e batteri ed eventualmente di isolamento acustico;

• condotti di tipo rigido, in acciaio zincato,

• condotti di tipo rigido in polietilene espanso (sistema EPE),

• Condottiperlarealizzazionedellaparteterminaledellaretedidistribuzione:

• condotti flessibili in polietilene ad alta densità a sezione circolare (sistema DUO WHITE), con relativi plenum

di distribuzione,

• condotti flessibili in polipropilene a sezione semiovale (sistema Lowair), con relativi plenum di distribuzione.

Esempio di rete di distribuzione aria
