Temperatura

interna

30

28

26

24

22

20

18

16

14

12

10

C°

N.4 TERMOVENTILATORI

DA 12KW (TOTALE 48KW)

(CONVEZIONE LIBERA, VENTILATORI A SOFFITTO = SPENTI)

ALTEZZA 6 M

35 °C

20

ALTEZZA 1.5 M

26 °C

TEMPERATURA

STRATIFICAZIONE DOVUTA

A CONVEZIONE NATURALE

SEZIONE CENTRALE

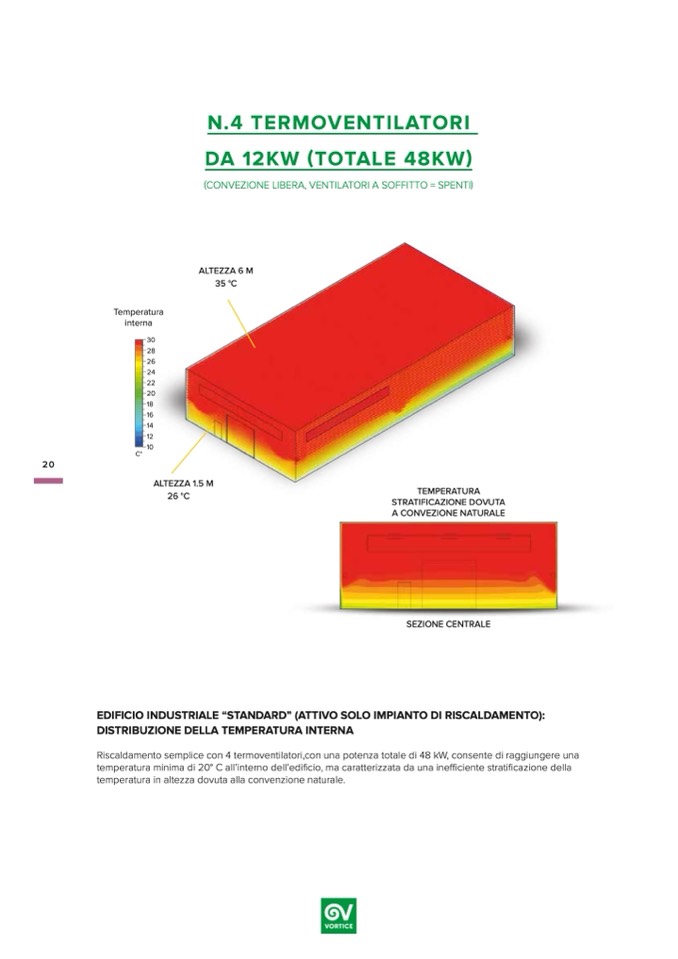

EDIFICIO INDUSTRIALE “STANDARD” (ATTIVO SOLO IMPIANTO DI RISCALDAMENTO):

DISTRIBUZIONE DELLA TEMPERATURA INTERNA

Riscaldamento semplice con 4 termoventilatori,con una potenza totale di 48 kW, consente di raggiungere una

temperatura minima di 20° C all’interno dell’edificio, ma caratterizzata da una inefficiente stratificazione della

temperatura in altezza dovuta alla convenzione naturale.
