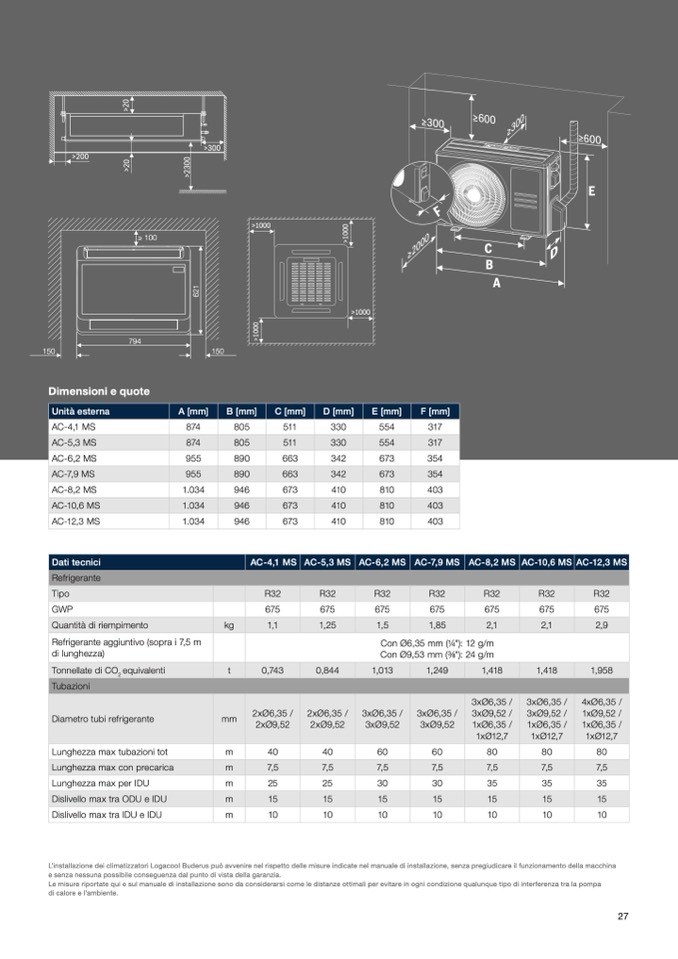

Dimensioni e quote

≥ 100

794

150

≥300

≥600

C

B

A

≥600

E

Unità esterna

AC-4,1 MS

AC-7,9 MS

A [mm]

874

B [mm]

805

C [mm]

511

663

D [mm]

330

342

E [mm]

554

673

F [mm]

317

AC-5,3 MS

874

805

511

330

554

317

AC-6,2 MS

955

890

663

342

673

354

955

890

354

AC-8,2 MS

1.034

946

673

410

810

403

AC-10,6 MS

AC-12,3 MS

1.034

946

673

673

410

410

810

810

403

1.034

946

403

Dati tecnici

AC-4,1 MS

AC-5,3 MS

AC-6,2 MS

AC-7,9 MS

AC-8,2 MS

AC-10,6 MS

AC-12,3 MS

Refrigerante

Tipo

R32

R32

R32

R32

R32

R32

R32

GWP

675

675

675

675

675

675

675

Quantità di riempimento

kg

1,1

1,25

1,5

1,85

2,1

2,1

2,9

Refrigerante aggiuntivo (sopra i 7,5 m

di lunghezza)

Con Ø6,35 mm (1⁄4"): 12 g/m

Con Ø9,53 mm (3⁄8"): 24 g/m

Tonnellate di CO

2

equivalenti

t

0,743

0,844

1,013

1,249

1,418

1,418

1,958

Tubazioni

Diametro tubi refrigerante

mm

2xØ6,35 /

2xØ9,52

2xØ6,35 /

2xØ9,52

3xØ6,35 /

3xØ9,52

3xØ6,35 /

3xØ9,52

3xØ6,35 /

3xØ9,52 /

1xØ6,35 /

1xØ12,7

3xØ6,35 /

3xØ9,52 /

1xØ6,35 /

1xØ12,7

4xØ6,35 /

1xØ9,52 /

1xØ6,35 /

1xØ12,7

Lunghezza max tubazioni tot

m

40

40

60

60

80

80

80

Lunghezza max con precarica

m

7,5

7,5

7,5

7,5

7,5

7,5

7,5

Lunghezza max per IDU

m

25

25

30

30

35

35

35

Dislivello max tra ODU e IDU

m

15

15

15

15

15

15

15

Dislivello max tra IDU e IDU

m

10

10

10

10

10

10

10

L’installazione dei climatizzatori Logacool Buderus può avvenire nel rispetto delle misure indicate nel manuale di installazione, senza pregiudicare il funzionamento della macchina

e senza nessuna possibile conseguenza dal punto di vista della garanzia.

Le misure riportate qui e sul manuale di installazione sono da considerarsi come le distanze ottimali per evitare in ogni condizione qualunque tipo di interferenza tra la pompa

di calore e l’ambiente.
