HYBRID BOX / Sistema ibrido ad incasso
TECNOLOGIA E VANTAGGI
SISTEMA 1 MIX -
Sistema ibrido ad incasso per una zona mix - senza solare

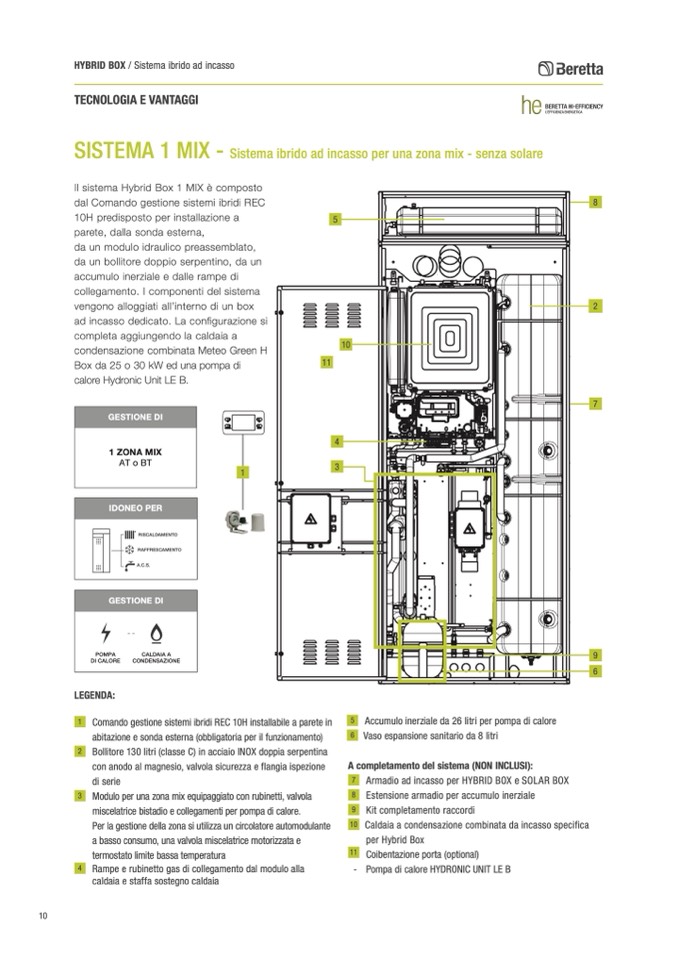

Il sistema Hybrid Box 1 MIX è composto
dal Comando gestione sistemi ibridi REC
10H predisposto per installazione a
parete, dalla sonda esterna,
da un modulo idraulico preassemblato,
da un bollitore doppio serpentino, da un
accumulo inerziale e dalle rampe di
collegamento. I componenti del sistema
vengono alloggiati all’interno di un box
ad incasso dedicato. La configurazione si
completa aggiungendo la caldaia a
condensazione combinata Meteo Green H
Box da 25 o 30 kW ed una pompa di
calore Hydronic Unit LE B.
5
10
11
4
3
8
2
7
GESTIONE DI
1 ZONA MIX
AT o BT
IDONEO PER
RISCALDAMENTO
RAFFRESCAMENTO
A.C.S.
GESTIONE DI
POMPA
CALDAIA A
DI CALORE
CONDENSAZIONE
LEGENDA:
1
1 Comando gestione sistemi ibridi REC 10H installabile a parete in
abitazione e sonda esterna (obbligatoria per il funzionamento)
2 Bollitore 130 litri (classe C) in acciaio INOX doppia serpentina
con anodo al magnesio, valvola sicurezza e flangia ispezione
di serie
3 Modulo per una zona mix equipaggiato con rubinetti, valvola
miscelatrice bistadio e collegamenti per pompa di calore.
Per la gestione della zona si utilizza un circolatore automodulante
a basso consumo, una valvola miscelatrice motorizzata e
termostato limite bassa temperatura
4 Rampe e rubinetto gas di collegamento dal modulo alla
caldaia e staffa sostegno caldaia
5 Accumulo inerziale da 26 litri per pompa di calore
6 Vaso espansione sanitario da 8 litri
A completamento del sistema (NON INCLUSI):
7
8
9
10
11
-
Armadio ad incasso per HYBRID BOX e SOLAR BOX
Estensione armadio per accumulo inerziale
Kit completamento raccordi
Caldaia a condensazione combinata da incasso specifica
per Hybrid Box
Coibentazione porta (optional)
Pompa di calore HYDRONIC UNIT LE B
9
