HYBRID BOX / Sistema ibrido ad incasso
TECNOLOGIA E VANTAGGI

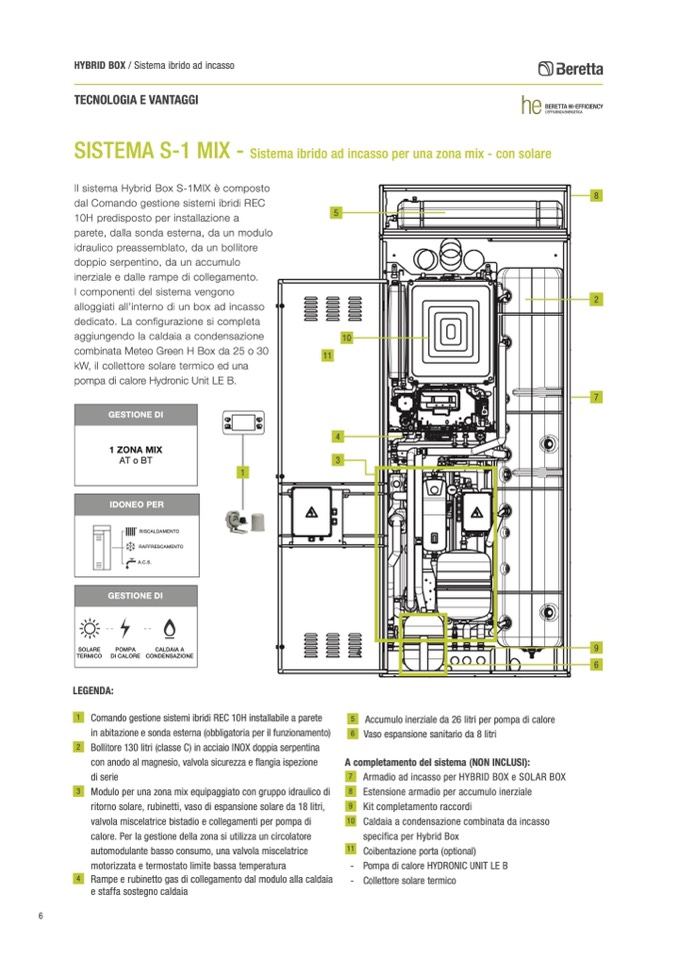

SISTEMA S-1 MIX -
Sistema ibrido ad incasso per una zona mix - con solare
Il sistema Hybrid Box S-1MIX è composto
dal Comando gestione sistemi ibridi REC
10H predisposto per installazione a
parete, dalla sonda esterna, da un modulo
idraulico preassemblato, da un bollitore
doppio serpentino, da un accumulo
inerziale e dalle rampe di collegamento.
I componenti del sistema vengono
alloggiati all’interno di un box ad incasso
dedicato. La configurazione si completa
aggiungendo la caldaia a condensazione
combinata Meteo Green H Box da 25 o 30
kW, il collettore solare termico ed una
pompa di calore Hydronic Unit LE B.
5
10
11
8
2
7
SOLARE
TERMICO
4
9
6
LEGENDA:
GESTIONE DI
1 ZONA MIX
AT o BT
IDONEO PER
RISCALDAMENTO
RAFFRESCAMENTO
A.C.S.
GESTIONE DI
POMPA
CALDAIA A
DI CALORE CONDENSAZIONE
4
3
1 Comando gestione sistemi ibridi REC 10H installabile a parete
in abitazione e sonda esterna (obbligatoria per il funzionamento)
2 Bollitore 130 litri (classe C) in acciaio INOX doppia serpentina
con anodo al magnesio, valvola sicurezza e flangia ispezione
di serie
3 Modulo per una zona mix equipaggiato con gruppo idraulico di
ritorno solare, rubinetti, vaso di espansione solare da 18 litri,
valvola miscelatrice bistadio e collegamenti per pompa di
calore. Per la gestione della zona si utilizza un circolatore
automodulante basso consumo, una valvola miscelatrice
motorizzata e termostato limite bassa temperatura
4 Rampe e rubinetto gas di collegamento dal modulo alla caldaia
e staffa sostegno caldaia
5
6
Accumulo inerziale da 26 litri per pompa di calore
Vaso espansione sanitario da 8 litri
1
A completamento del sistema (NON INCLUSI):
7 Armadio ad incasso per HYBRID BOX e SOLAR BOX
8 Estensione armadio per accumulo inerziale
9 Kit completamento raccordi
10 Caldaia a condensazione combinata da incasso
specifica per Hybrid Box
11 Coibentazione porta (optional)
- Pompa di calore HYDRONIC UNIT LE B
- Collettore solare termico
