Informazioni tecniche sui sistemi di scarico

SCARICO IDRICO

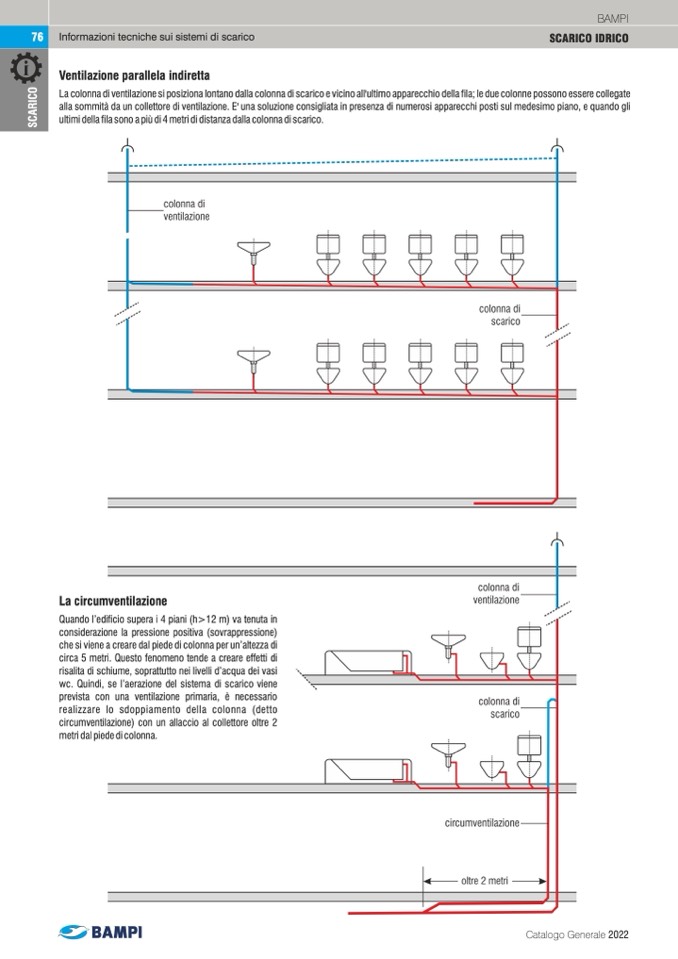

Ventilazione parallela indiretta

La colonna di ventilazione si posiziona lontano dalla colonna di scarico e vicino all'ultimo apparecchio della fila; le due colonne possono essere collegate

alla sommità da un collettore di ventilazione. E' una soluzione consigliata in presenza di numerosi apparecchi posti sul medesimo piano, e quando gli

ultimi della fila sono a più di 4 metri di distanza dalla colonna di scarico.

S

C

A

R

I

C

O

La circumventilazione

Quando l’edificio supera i 4 piani (h>12 m) va tenuta in

considerazione la pressione positiva (sovrappressione)

che si viene a creare dal piede di colonna per un’altezza di

circa 5 metri. Questo fenomeno tende a creare effetti di

risalita di schiume, soprattutto nei livelli d’acqua dei vasi

wc. Quindi, se l’aerazione del sistema di scarico viene

prevista con una ventilazione primaria, è necessario

realizzare lo sdoppiamento della colonna (detto

circumventilazione) con un allaccio al collettore oltre 2

metri dal piede di colonna.
