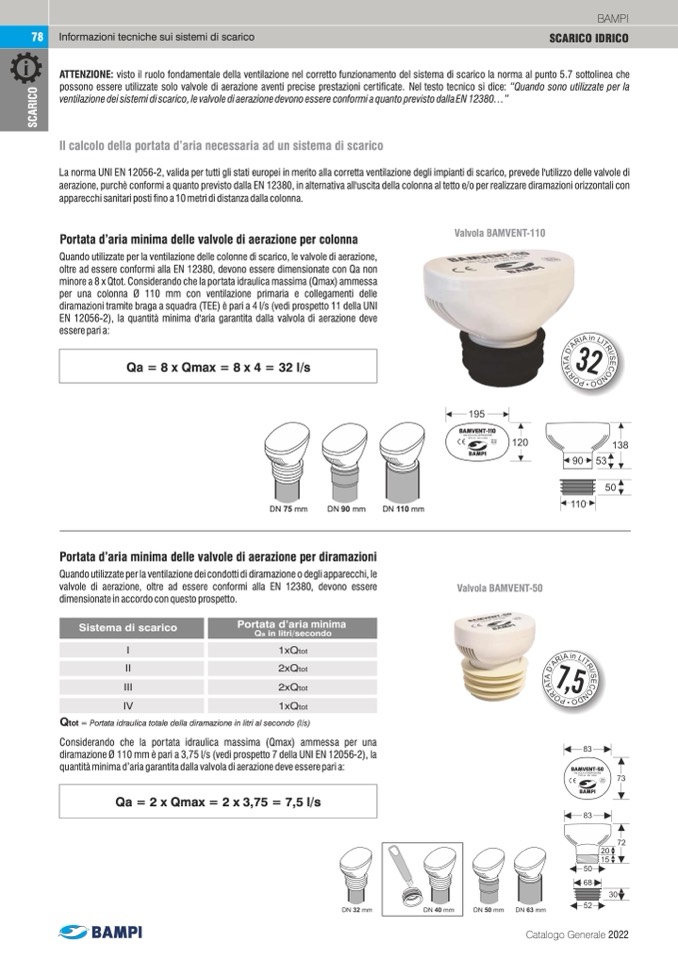

Informazioni tecniche sui sistemi di scarico

SCARICO IDRICO

ATTENZIONE: visto il ruolo fondamentale della ventilazione nel corretto funzionamento del sistema di scarico la norma al punto 5.7 sottolinea che

possono essere utilizzate solo valvole di aerazione aventi precise prestazioni certificate. Nel testo tecnico si dice: “Quando sono utilizzate per la

ventilazione dei sistemi di scarico, le valvole di aerazione devono essere conformi a quanto previsto dalla EN 12380...”

Il calcolo della portata d’aria necessaria ad un sistema di scarico

La norma UNI EN 12056-2, valida per tutti gli stati europei in merito alla corretta ventilazione degli impianti di scarico, prevede l'utilizzo delle valvole di

aerazione, purchè conformi a quanto previsto dalla EN 12380, in alternativa all'uscita della colonna al tetto e/o per realizzare diramazioni orizzontali con

apparecchi sanitari posti fino a 10 metri di distanza dalla colonna.

S

C

A

R

I

C

O

Portata d’aria minima delle valvole di aerazione per colonna

Quando utilizzate per la ventilazione delle colonne di scarico, le valvole di aerazione,

oltre ad essere conformi alla EN 12380, devono essere dimensionate con Qa non

minore a 8 x Qtot. Considerando che la por tata idraulica massima (Qmax) ammessa

per una colonna Ø 110 mm con ventilazione primaria e collegamenti delle

diramazioni tramite braga a squadra (TEE) è pari a 4 l/s (vedi prospetto 11 della UNI

EN 12056-2), la quantità minima d'aria garantita dalla valvola di aerazione deve

essere pari a:

Qa = 8 x Qmax = 8 x 4 = 32 l/s

DN 75 mm

DN 90 mm

DN 110 mm

Portata d’aria minima delle valvole di aerazione per diramazioni

Quando utilizzate per la ventilazione dei condotti di diramazione o degli apparecchi, le

valvole di aerazione, oltre ad essere conformi alla EN 12380, devono essere

dimensionate in accordo con questo prospetto.

Qtot = Portata idraulica totale della diramazione in litri al secondo (l/s)

Considerando che la portata idraulica massima (Qmax) ammessa per una

diramazione Ø 110 mm è pari a 3,75 l/s (vedi prospetto 7 della UNI EN 12056-2), la

quantità minima d’aria garantita dalla valvola di aerazione deve essere pari a:

Qa = 2 x Qmax = 2 x 3,75 = 7,5 l/s

Valvola BAMVENT-110

Valvola BAMVENT-50
