BAMPI

Informazioni tecniche sui sistemi di scarico

SCARICO IDRICO 79

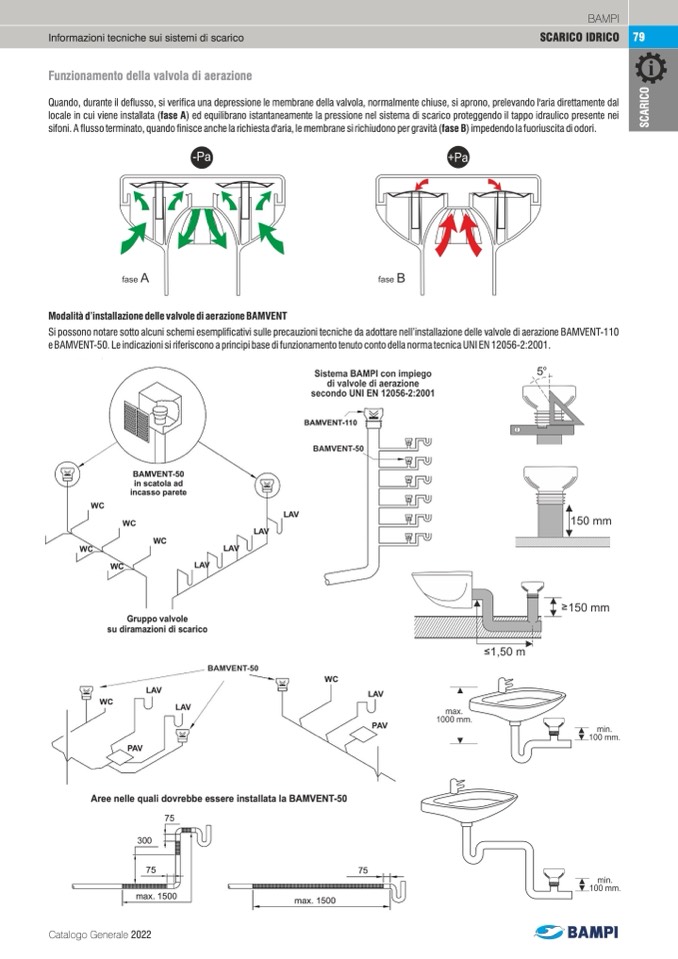

Funzionamento della valvola di aerazione

Quando, durante il deflusso, si verifica una depressione le membrane della valvola, normalmente chiuse, si aprono, prelevando l'aria direttamente dal

locale in cui viene installata (fase A) ed equilibrano istantaneamente la pressione nel sistema di scarico proteggendo il tappo idraulico presente nei

sifoni. A flusso terminato, quando finisce anche la richiesta d'aria, le membrane si richiudono per gravità (fase B) impedendo la fuoriuscita di odori.

S

C

A

R

I

C

O

Modalità d’installazione delle valvole di aerazione BAMVENT

Si possono notare sotto alcuni schemi esemplificativi sulle precauzioni tecniche da adottare nell’installazione delle valvole di aerazione BAMVENT-110

e BAMVENT-50. Le indicazioni si riferiscono a principi base di funzionamento tenuto conto della norma tecnica UNI EN 12056-2:2001.

WC

WC

LAV

LAV

WC

WC

LAV

LAV

WC

WC

BAMVENT-50

in scatola ad

incasso parete

Gruppo valvole

su diramazioni di scarico

LAV

LAV

PAV

WC

LAV

Aree nelle quali dovrebbe essere installata la BAMVENT-50

Catalogo Generale 2022

75

300

75

max. 1500

75

BAMVENT-110

max. 1500

PAV
