Informazioni tecniche sui sistemi di scarico
SCARICO IDRICO

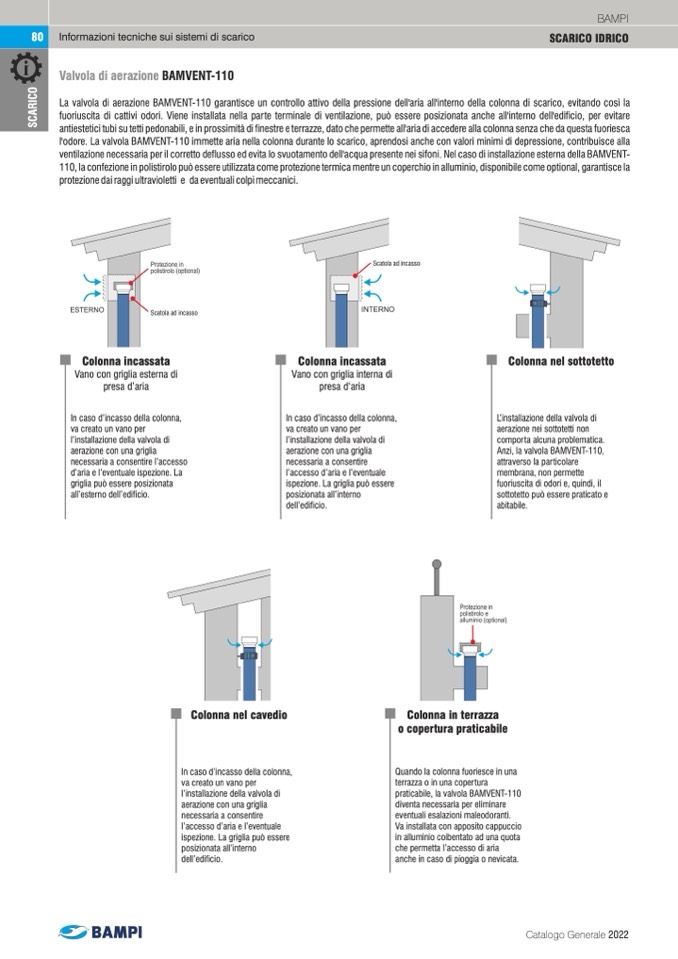

Valvola di aerazione BAMVENT-110
La valvola di aerazione BAMVENT-110 garantisce un controllo attivo della pressione dell'aria all'interno della colonna di scarico, evitando così la
fuoriuscita di cattivi odori. Viene installata nella parte terminale di ventilazione, può essere posizionata anche all'interno dell'edificio, per evitare
antiestetici tubi su tetti pedonabili, e in prossimità di finestre e terrazze, dato che permette all'aria di accedere alla colonna senza che da questa fuoriesca
l'odore. La valvola BAMVENT-110 immette aria nella colonna durante lo scarico, aprendosi anche con valori minimi di depressione, contribuisce alla
ventilazione necessaria per il corretto deflusso ed evita lo svuotamento dell'acqua presente nei sifoni. Nel caso di installazione esterna della BAMVENT-
110, la confezione in polistirolo può essere utilizzata come protezione termica mentre un coperchio in alluminio, disponibile come optional, garantisce la
protezionedairaggiultravioletti e daeventualicolpimeccanici.
BAMPI
Scatola ad incasso
Scatola ad incasso
Colonna incassata
Vano con griglia esterna di
presa d’aria
In caso d’incasso della colonna,
va creato un vano per
l’installazione della valvola di
aerazione con una griglia
necessaria a consentire l’accesso
d’aria e l’eventuale ispezione. La
griglia può essere posizionata
all’esterno dell’edificio.
Colonna incassata
Vano con griglia interna di
presa d‘aria
In caso d’incasso della colonna,
va creato un vano per
l’installazione della valvola di
aerazione con una griglia
necessaria a consentire
l’accesso d’aria e l’eventuale
ispezione. La griglia può essere
posizionata all’interno
dell’edificio.
Colonna nel sottotetto
L’installazione della valvola di
aerazione nei sottotetti non
comporta alcuna problematica.
Anzi, la valvola BAMVENT-110,
attraverso la particolare
membrana, non permette
fuoriuscita di odori e, quindi, il
sottotetto può essere praticato e
abitabile.
Colonna nel cavedio
Colonna in terrazza
o copertura praticabile
Quando la colonna fuoriesce in una
terrazza o in una copertura
praticabile, la valvola BAMVENT-110
diventa necessaria per eliminare
eventuali esalazioni maleodoranti.
Va installata con apposito cappuccio
in alluminio coibentato ad una quota
che permetta l’accesso di aria
anche in caso di pioggia o nevicata.
In caso d’incasso della colonna,
va creato un vano per
l’installazione della valvola di
aerazione con una griglia
necessaria a consentire
l’accesso d’aria e l’eventuale
ispezione. La griglia può essere
posizionata all’interno
dell’edificio.
