Informazioni tecniche sui sistemi di scarico

SCARICO IDRICO 81

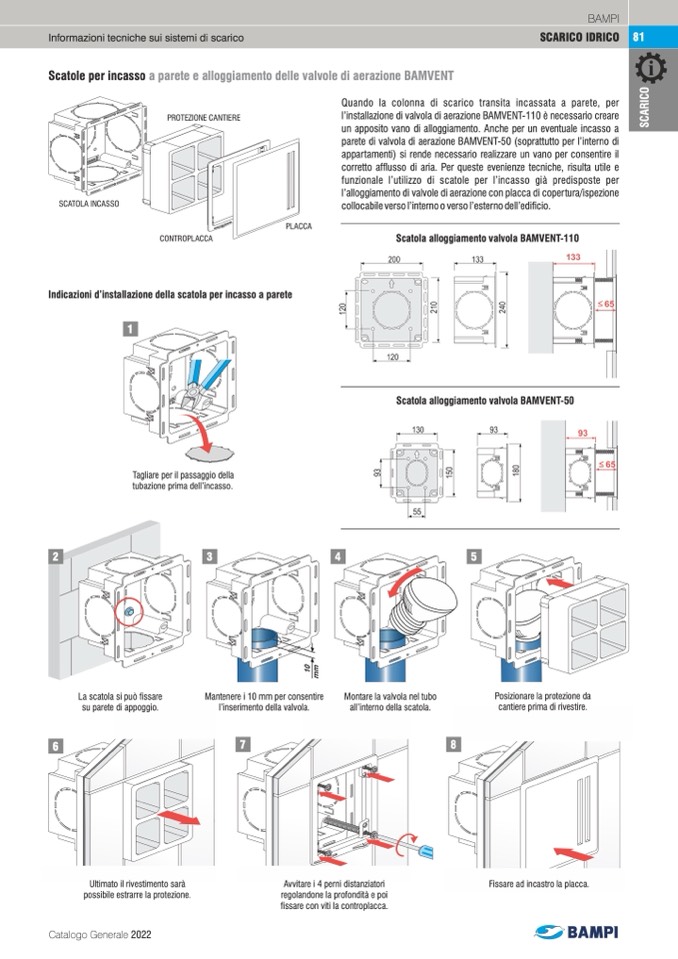

Scatole per incasso a parete e alloggiamento delle valvole di aerazione BAMVENT

S

C

A

R

I

C

O

SCATOLA INCASSO

PROTEZIONE CANTIERE

CONTROPLACCA

Quando la colonna di scarico transita incassata a parete, per

l’installazione di valvola di aerazione BAMVENT-110 è necessario creare

un apposito vano di alloggiamento. Anche per un eventuale incasso a

parete di valvola di aerazione BAMVENT-50 (soprattutto per l’interno di

appartamenti) si rende necessario realizzare un vano per consentire il

corretto afflusso di aria. Per queste evenienze tecniche, risulta utile e

funzionale l’utilizzo di scatole per l’incasso già predisposte per

l’alloggiamento di valvole di aerazione con placca di copertura/ispezione

collocabile verso l’interno o verso l’esterno dell’edificio.

Scatola alloggiamento valvola BAMVENT-110

Indicazioni d’installazione della scatola per incasso a parete

1

Tagliare per il passaggio della

tubazione prima dell’incasso.

2

3

4

5

6

La scatola si può fissare

su parete di appoggio.

Mantenere i 10 mm per consentire

Montare la valvola nel tubo

l’inserimento della valvola.

all’interno della scatola.

7

8

Avvitare i 4 perni distanziatori

regolandone la profondità e poi

fissare con viti la controplacca.

Posizionare la protezione da

cantiere prima di rivestire.

Ultimato il rivestimento sarà

possibile estrarre la protezione.

Fissare ad incastro la placca.

Catalogo Generale 2022

PLACCA

Scatola alloggiamento valvola BAMVENT-50
