Informazioni tecniche sui sistemi di scarico
SCARICO IDRICO

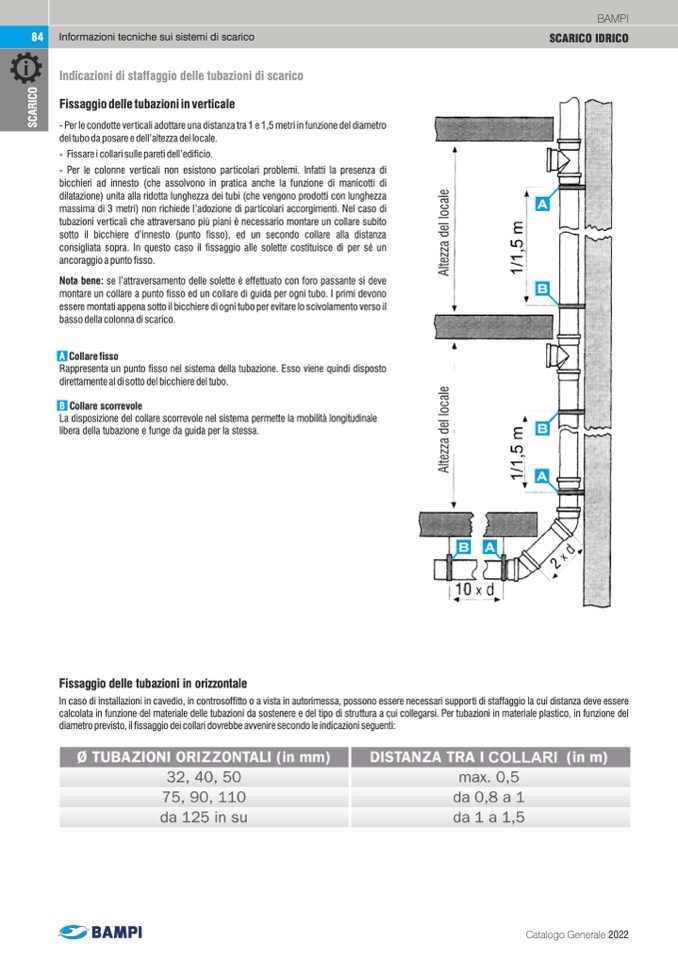

Indicazioni di staffaggio delle tubazioni di scarico
BAMPI
Fissaggio delle tubazioni in verticale
- Per le condotte ver ticali adottare una distanza tra 1 e 1,5 metri in funzione del diametro
del tubo da posare e dell’altezza del locale.
- Fissareicollarisulleparetidell’edificio.
- Per le colonne verticali non esistono particolari problemi. Infatti la presenza di
bicchieri ad innesto (che assolvono in pratica anche la funzione di manicotti di
dilatazione) unita alla ridotta lunghezza dei tubi (che vengono prodotti con lunghezza
massima di 3 metri) non richiede l’adozione di particolari accorgimenti. Nel caso di
tubazioni verticali che attraversano più piani è necessario montare un collare subito
sotto il bicchiere d’innesto (punto fisso), ed un secondo collare alla distanza
consigliata sopra. In questo caso il fissaggio alle solette costituisce di per sè un
ancoraggio a punto fisso.
Nota bene: se l’attraversamento delle solette è effettuato con foro passante si deve
montare un collare a punto fisso ed un collare di guida per ogni tubo. I primi devono
essere montati appena sotto il bicchiere di ogni tubo per evitare lo scivolamento verso il
basso della colonna di scarico.
A Collarefisso
Rappresenta un punto fisso nel sistema della tubazione. Esso viene quindi disposto
direttamente al di sotto del bicchiere del tubo.
B Collare scorrevole
La disposizione del collare scorrevole nel sistema permette la mobilità longitudinale
libera della tubazione e funge da guida per la stessa.
Fissaggio delle tubazioni in orizzontale
In caso di installazioni in cavedio, in controsoffitto o a vista in autorimessa, possono essere necessari supporti di staffaggio la cui distanza deve essere
calcolata in funzione del materiale delle tubazioni da sostenere e del tipo di struttura a cui collegarsi. Per tubazioni in materiale plastico, in funzione del
diametro previsto, il fissaggio dei collari dovrebbe avvenire secondo le indicazioni seguenti:
