Informazioni tecniche sui sistemi di scarico

BAMPI

SCARICO IDRICO 87

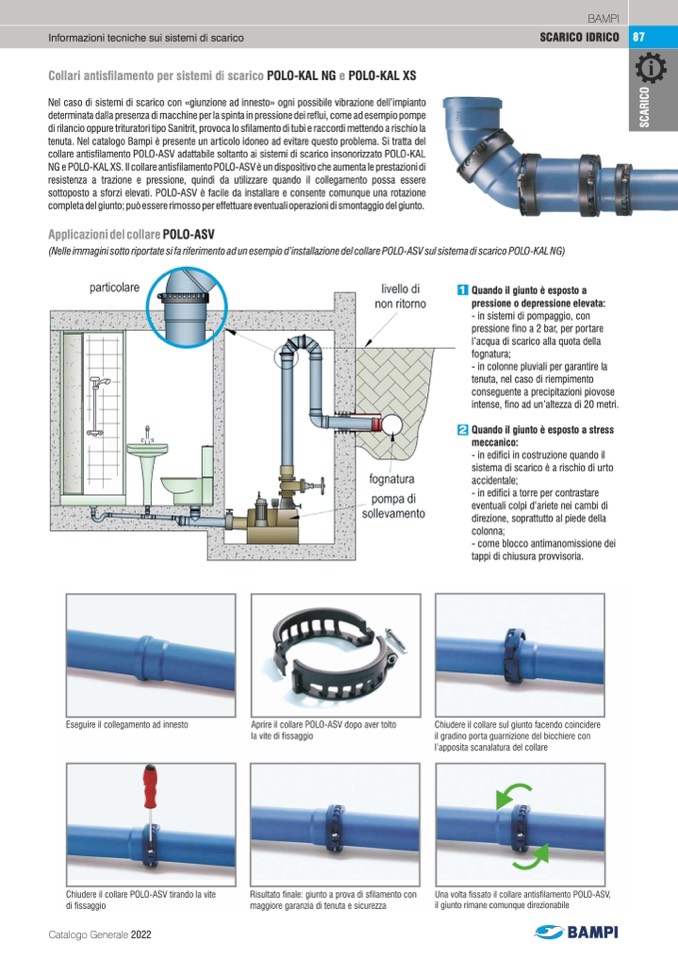

Collari antislamento per sistemi di scarico POLO-KAL NG e POLO-KAL XS

Nel caso di sistemi di scarico con «giunzione ad innesto» ogni possibile vibrazione dell’impianto

determinata dalla presenza di macchine per la spinta in pressione dei reflui, come ad esempio pompe

di rilancio oppure trituratori tipo Sanitrit, provoca lo sfilamento di tubi e raccordi mettendo a rischio la

tenuta. Nel catalogo Bampi è presente un articolo idoneo ad evitare questo problema. Si tratta del

collare antisfilamento POLO-ASV adattabile soltanto ai sistemi di scarico insonorizzato POLO-KAL

NG e POLO-KAL XS. Il collare antisfilamento POLO-ASV è un dispositivo che aumenta le prestazioni di

resistenza a trazione e pressione, quindi da utilizzare quando il collegamento possa essere

sottoposto a sforzi elevati. POLO-ASV è facile da installare e consente comunque una rotazione

completa del giunto; può essere rimosso per effettuare eventuali operazioni di smontaggio del giunto.

S

C

A

R

I

C

O

Applicazioni del collare POLO-ASV

(Nelle immagini sotto riportate si fa riferimento ad un esempio d’installazione del collare POLO-ASV sul sistema di scarico POLO-KAL NG)

1 Quando il giunto è esposto a

pressione o depressione elevata:

- in sistemi di pompaggio, con

pressione fino a 2 bar, per portare

l’acqua di scarico alla quota della

fognatura;

- in colonne pluviali per garantire la

tenuta, nel caso di riempimento

conseguente a precipitazioni piovose

intense, fino ad un’altezza di 20 metri.

2 Quando il giunto è esposto a stress

meccanico:

- in edifici in costruzione quando il

sistema di scarico è a rischio di urto

accidentale;

- in edifici a torre per contrastare

eventuali colpi d’ariete nei cambi di

direzione, soprattutto al piede della

colonna;

- come blocco antimanomissione dei

tappi di chiusura provvisoria.
