Informazioni tecniche sui sistemi di scarico

SCARICO IDRICO 93

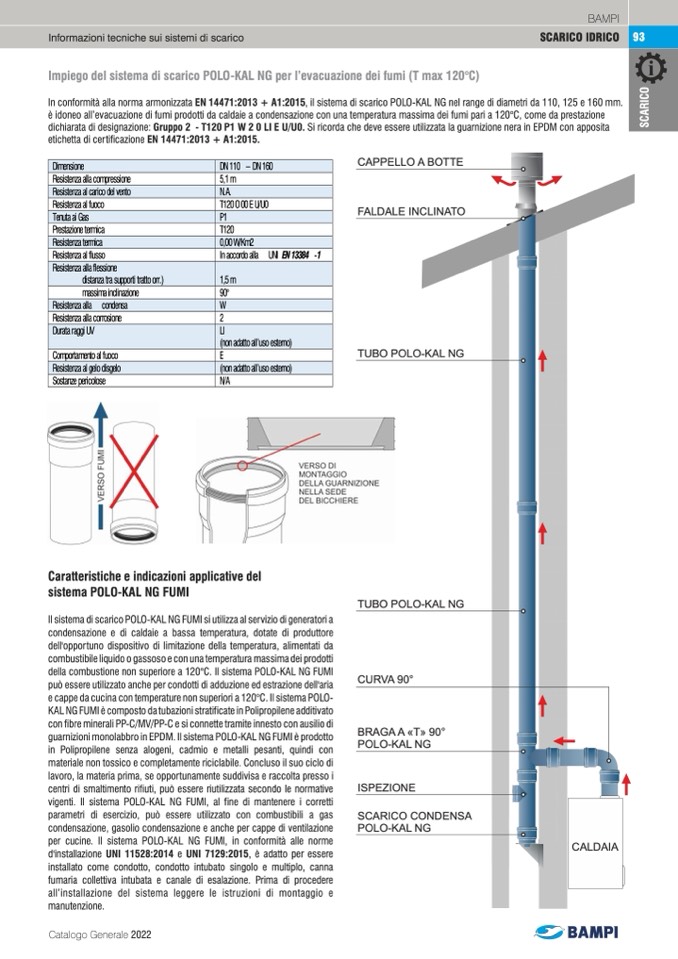

Impiego del sistema di scarico POLO-KAL NG per l’evacuazione dei fumi (T max 120°C)

In conformità alla norma armonizzata EN 14471:2013 + A1:2015, il sistema di scarico POLO-KAL NG nel range di diametri da 110, 125 e 160 mm.

è idoneo all’evacuazione di fumi prodotti da caldaie a condensazione con una temperatura massima dei fumi pari a 120°C, come da prestazione

dichiarata di designazione: Gruppo 2 - T120 P1 W 2 0 LI E U/U0. Si ricorda che deve essere utilizzata la guarnizione nera in EPDM con apposita

etichetta di certificazione EN 14471:2013 + A1:2015.

S

C

A

R

I

C

O

Dimensione

Resistenza alla compressione

Resistenza al carico del vento

Resistenza al fuoco

Tenuta ai Gas

Prestazione termica

Resistenza termica

Resistenza al flusso

Resistenza alla flessione

distanza tra supporti tratto orr.)

massima inclinazione

Resistenza alla condensa

Resistenza alla corrosione

Durata raggi UV

Comportamento al fuoco

Resistenza al gelo disgelo

Sostanze pericolose

DN110 –DN160

5,1 m

N.A.

T120 O 00 E U/U0

P1

CAPPELLO A BOTTE

FALDALE INCLINATO

TUBO POLO-KAL NG

Caratteristiche e indicazioni applicative del

sistema POLO-KAL NG FUMI

Il sistema di scarico POLO-KAL NG FUMI si utilizza al servizio di generatori a

condensazione e di caldaie a bassa temperatura, dotate di produttore

dell'opportuno dispositivo di limitazione della temperatura, alimentati da

combustibile liquido o gassoso e con una temperatura massima dei prodotti

della combustione non superiore a 120°C. Il sistema POLO-KAL NG FUMI

può essere utilizzato anche per condotti di adduzione ed estrazione dell'aria

e cappe da cucina con temperature non superiori a 120°C. Il sistema POLO-

KAL NG FUMI è composto da tubazioni stratificate in Polipropilene additivato

con fibre minerali PP-C/MV/PP-C e si connette tramite innesto con ausilio di

guarnizioni monolabbro in EPDM. Il sistema POLO-KAL NG FUMI è prodotto

in Polipropilene senza alogeni, cadmio e metalli pesanti, quindi con

materiale non tossico e completamente riciclabile. Concluso il suo ciclo di

lavoro, la materia prima, se opportunamente suddivisa e raccolta presso i

centri di smaltimento rifiuti, può essere riutilizzata secondo le normative

vigenti. Il sistema POLO-KAL NG FUMI, al fine di mantenere i corretti

parametri di esercizio, può essere utilizzato con combustibili a gas

condensazione, gasolio condensazione e anche per cappe di ventilazione

per cucine. Il sistema POLO-KAL NG FUMI, in conformità alle norme

d'installazione UNI 11528:2014 e UNI 7129:2015, è adatto per essere

installato come condotto, condotto intubato singolo e multiplo, canna

fumaria collettiva intubata e canale di esalazione. Prima di procedere

all’installazione del sistema leggere le istruzioni di montaggio e

manutenzione.

TUBO POLO-KAL NG

CURVA 90°

BRAGA A «T» 90°

POLO-KAL NG

ISPEZIONE

SCARICO CONDENSA

POLO-KAL NG

Catalogo Generale 2022

T120

0,00 W/Km2

Inaccordoalla

1,5 m

90°

W

2

UNI EN13384 -1

LI

(non adatto all’uso esterno)

E

(non adatto all’uso esterno)

N/A

CALDAIA
