Informazioni tecniche sui sistemi di scarico

SCARICO IDRICO

Unità di scarico

Per il dimensionamento degli impianti di scarico idrico il parametro base che si deve considerare è l'unità di scarico (US). Lo scarico di ogni apparecchio

(lavabo, bidet ecc.), caratterizzato da una certa portata d'acqua e da una certa intensità di flusso, viene codificato, per semplicità di calcolo, con valori

standard di unità di scarico (tabella 1). In questo caso l’unità di scarico (US) corrisponde alla portata convenzionale di 0,25 l/s.

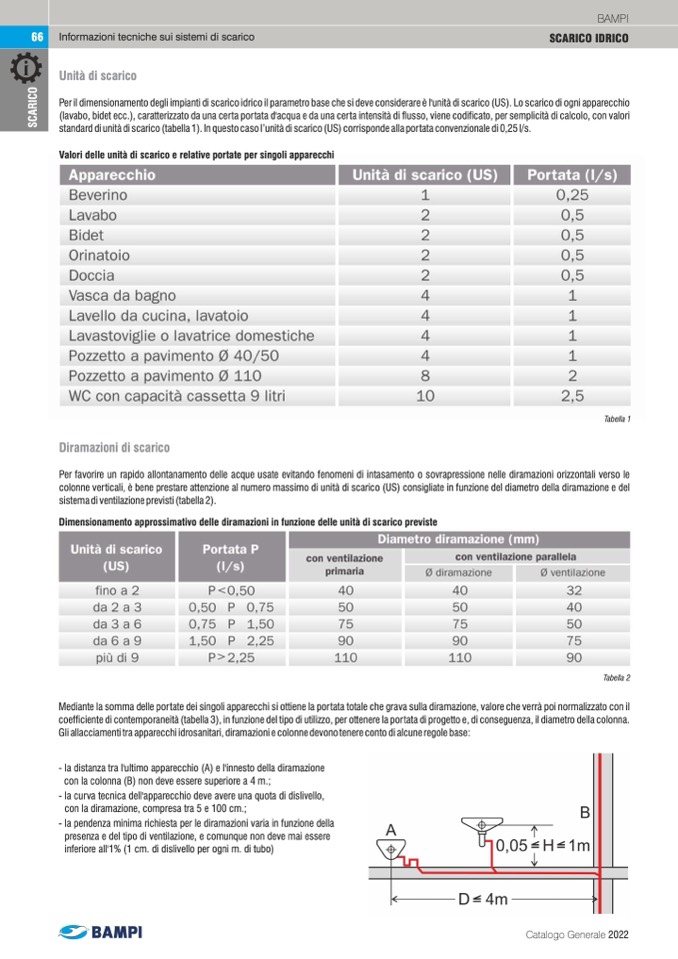

Valori delle unità di scarico e relative portate per singoli apparecchi

BAMPI

Diramazioni di scarico

Per favorire un rapido allontanamento delle acque usate evitando fenomeni di intasamento o sovrapressione nelle diramazioni orizzontali verso le

colonne verticali, è bene prestare attenzione al numero massimo di unità di scarico (US) consigliate in funzione del diametro della diramazione e del

sistema di ventilazione previsti (tabella 2).

Dimensionamento approssimativo delle diramazioni in funzione delle unità di scarico previste

Tabella 1

Tabella 2

Mediante la somma delle portate dei singoli apparecchi si ottiene la portata totale che grava sulla diramazione, valore che verrà poi normalizzato con il

coefficiente di contemporaneità (tabella 3), in funzione del tipo di utilizzo, per ottenere la por tata di progetto e, di conseguenza, il diametro della colonna.

Gli allacciamenti tra apparecchi idrosanitari, diramazioni e colonne devono tenere conto di alcune regole base:

- la distanza tra l'ultimo apparecchio (A) e l'innesto della diramazione

con la colonna (B) non deve essere superiore a 4 m.;

- la curva tecnica dell'apparecchio deve avere una quota di dislivello,

con la diramazione, compresa tra 5 e 100 cm.;

- la pendenza minima richiesta per le diramazioni varia in funzione della

presenza e del tipo di ventilazione, e comunque non deve mai essere

inferiore all'1% (1 cm. di dislivello per ogni m. di tubo)
