Informazioni tecniche sui sistemi di scarico
SCARICO IDRICO
Un impianto di scarico realizzato a regola d’arte e dal limitato impatto acustico

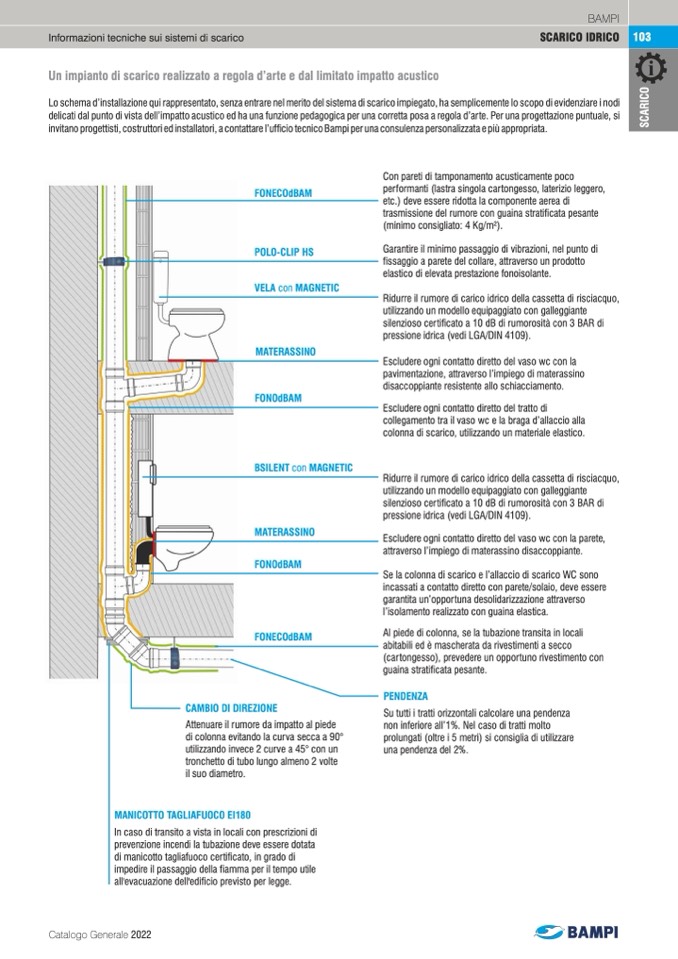

Lo schema d’installazione qui rappresentato, senza entrare nel merito del sistema di scarico impiegato, ha semplicemente lo scopo di evidenziare i nodi
delicati dal punto di vista dell’impatto acustico ed ha una funzione pedagogica per una corretta posa a regola d’arte. Per una progettazione puntuale, si
invitano progettisti, costruttori ed installatori, a contattare l’ufficio tecnico Bampi per una consulenza personalizzata e più appropriata.
BAMPI
103
FONECOdBAM
POLO-CLIP HS
VELA con MAGNETIC
MATERASSINO
FONOdBAM
BSILENT con MAGNETIC
MATERASSINO
FONOdBAM
FONECOdBAM
CAMBIO DI DIREZIONE
Attenuare il rumore da impatto al piede
di colonna evitando la curva secca a 90°
utilizzando invece 2 curve a 45° con un
tronchetto di tubo lungo almeno 2 volte
il suo diametro.
MANICOTTO TAGLIAFUOCO EI180
In caso di transito a vista in locali con prescrizioni di
prevenzione incendi la tubazione deve essere dotata
di manicotto tagliafuoco certificato, in grado di
impedire il passaggio della fiamma per il tempo utile
all'evacuazione dell'edificio previsto per legge.
Con pareti di tamponamento acusticamente poco
performanti (lastra singola cartongesso, laterizio leggero,
etc.) deve essere ridotta la componente aerea di
trasmissione del rumore con guaina stratificata pesante
(minimo consigliato: 4 Kg/m2).
Garantire il minimo passaggio di vibrazioni, nel punto di
fissaggio a parete del collare, attraverso un prodotto
elastico di elevata prestazione fonoisolante.
Ridurre il rumore di carico idrico della cassetta di risciacquo,
utilizzando un modello equipaggiato con galleggiante
silenzioso certificato a 10 dB di rumorosità con 3 BAR di
pressione idrica (vedi LGA/DIN 4109).
Escludere ogni contatto diretto del vaso wc con la
pavimentazione, attraverso l’impiego di materassino
disaccoppiante resistente allo schiacciamento.
Escludere ogni contatto diretto del tratto di
collegamento tra il vaso wc e la braga d’allaccio alla
colonna di scarico, utilizzando un materiale elastico.
Ridurre il rumore di carico idrico della cassetta di risciacquo,
utilizzando un modello equipaggiato con galleggiante
silenzioso certificato a 10 dB di rumorosità con 3 BAR di
pressione idrica (vedi LGA/DIN 4109).
Escludere ogni contatto diretto del vaso wc con la parete,
attraverso l’impiego di materassino disaccoppiante.
Se la colonna di scarico e l’allaccio di scarico WC sono
incassati a contatto diretto con parete/solaio, deve essere
garantita un’opportuna desolidarizzazione attraverso
l’isolamento realizzato con guaina elastica.
Al piede di colonna, se la tubazione transita in locali
abitabili ed è mascherata da rivestimenti a secco
(cartongesso), prevedere un opportuno rivestimento con
guaina stratificata pesante.
PENDENZA
Su tutti i tratti orizzontali calcolare una pendenza
non inferiore all’1%. Nel caso di tratti molto
prolungati (oltre i 5 metri) si consiglia di utilizzare
una pendenza del 2%.
