Informazioni tecniche sui sistemi di scarico

SCARICO IDRICO

Test di laboratorio sulle prestazioni acustiche dei sistemi di scarico

Sui tubi e raccordi cosiddetti “insonorizzati” in materiale plastico (Polipropilene, Polietilene, PVC) offer ti dal mercato, si testano le prestazioni acustiche.

L’Istituto più accreditato in Europa per queste certificazioni è il Fraunhöfer di Stoccarda che, secondo le norme di riferimento EN 14366 e DIN 4109,

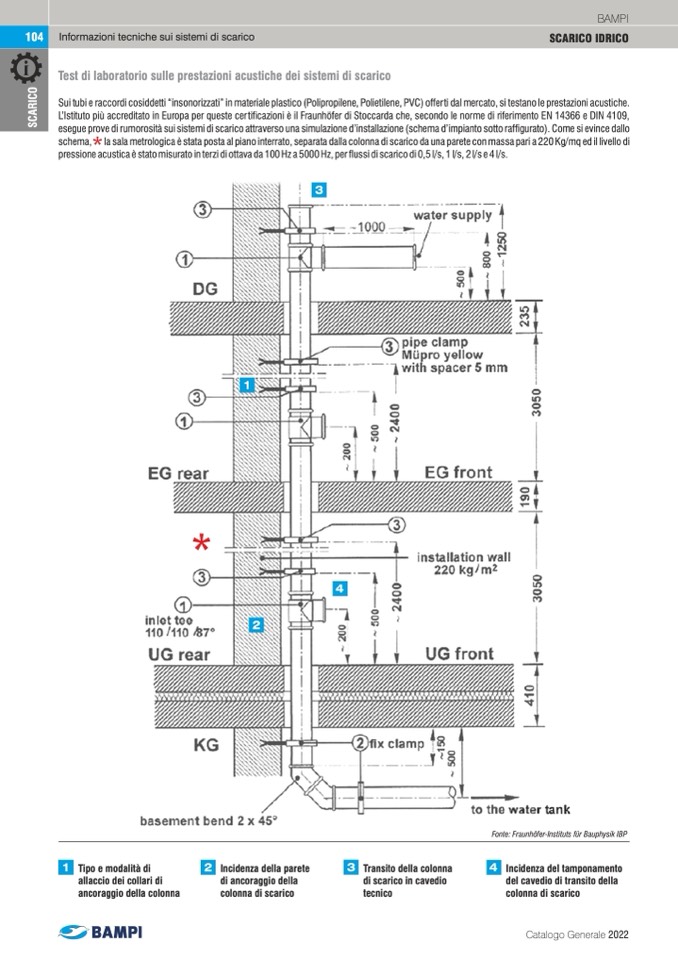

esegue prove di rumorosità sui sistemi di scarico attraverso una simulazione d’installazione (schema d’impianto sotto raffigurato). Come si evince dallo

schema, la sala metrologica è stata posta al piano interrato, separata dalla colonna di scarico da una parete con massa pari a 220 Kg/mq ed il livello di

pressione acustica è stato misurato in terzi di ottava da 100 Hz a 5000 Hz, per flussi di scarico di 0,5 l/s, 1 l/s, 2 l/s e 4 l/s.

BAMPI

104

Tipo e modalità di

allaccio dei collari di

ancoraggio della colonna

Incidenza della parete

di ancoraggio della

colonna di scarico

Transito della colonna

di scarico in cavedio

tecnico

Fonte: Fraunhöfer-Instituts für Bauphysik IBP

Incidenza del tamponamento

del cavedio di transito della

colonna di scarico
