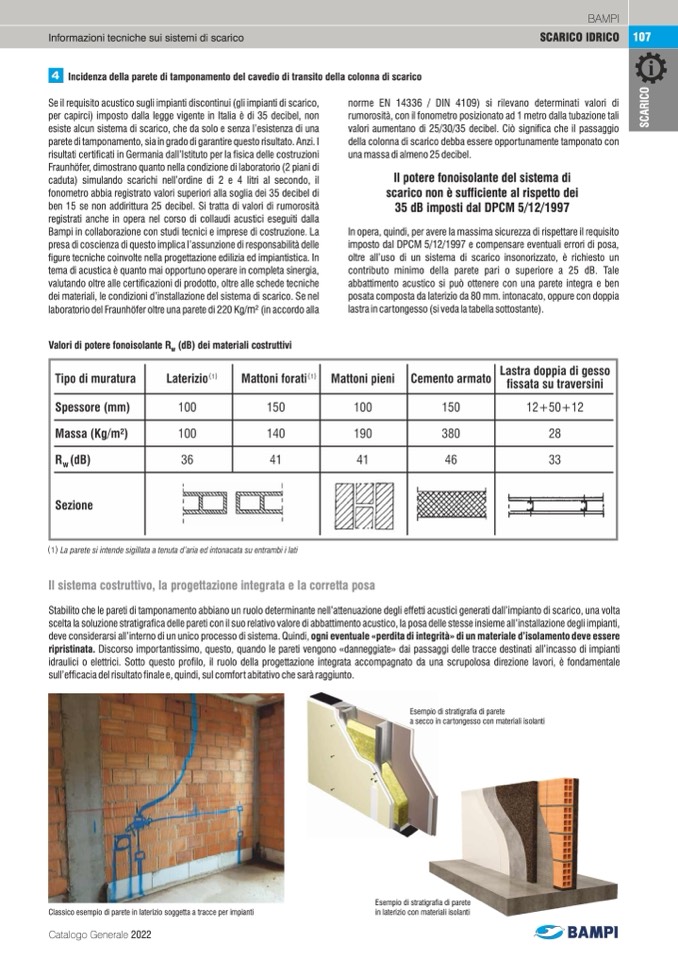

Informazioni tecniche sui sistemi di scarico
SCARICO IDRICO
Incidenza della parete di tamponamento del cavedio di transito della colonna di scarico
Se il requisito acustico sugli impianti discontinui (gli impianti di scarico,
per capirci) imposto dalla legge vigente in Italia è di 35 decibel, non
esiste alcun sistema di scarico, che da solo e senza l’esistenza di una
parete di tamponamento, sia in grado di garantire questo risultato. Anzi. I
risultati certificati in Germania dall’Istituto per la fisica delle costruzioni
Fraunhöfer, dimostrano quanto nella condizione di laboratorio (2 piani di
caduta) simulando scarichi nell’ordine di 2 e 4 litri al secondo, il
fonometro abbia registrato valori superiori alla soglia dei 35 decibel di
ben 15 se non addirittura 25 decibel. Si tratta di valori di rumorosità
registrati anche in opera nel corso di collaudi acustici eseguiti dalla
Bampi in collaborazione con studi tecnici e imprese di costruzione. La
presa di coscienza di questo implica l’assunzione di responsabilità delle
figure tecniche coinvolte nella progettazione edilizia ed impiantistica. In
tema di acustica è quanto mai opportuno operare in completa sinergia,
valutando oltre alle certificazioni di prodotto, oltre alle schede tecniche
dei materiali, le condizioni d’installazione del sistema di scarico. Se nel
laboratorio del Fraunhöfer oltre una parete di 220 Kg/m2 (in accordo alla
Valori di potere fonoisolante R
w
(dB) dei materiali costruttivi
norme EN 14336 / DIN 4109) si rilevano determinati valori di
rumorosità, con il fonometro posizionato ad 1 metro dalla tubazione tali
valori aumentano di 25/30/35 decibel. Ciò significa che il passaggio
della colonna di scarico debba essere opportunamente tamponato con
una massa di almeno 25 decibel.
Il potere fonoisolante del sistema di
scarico non è sufficiente al rispetto dei
35 dB imposti dal DPCM 5/12/1997
In opera, quindi, per avere la massima sicurezza di rispettare il requisito
imposto dal DPCM 5/12/1997 e compensare eventuali errori di posa,
oltre all’uso di un sistema di scarico insonorizzato, è richiesto un
contributo minimo della parete pari o superiore a 25 dB. Tale
abbattimento acustico si può ottenere con una parete integra e ben
posata composta da laterizio da 80 mm. intonacato, oppure con doppia
lastra in car tongesso (si veda la tabella sottostante).
BAMPI
107
Il sistema costruttivo, la progettazione integrata e la corretta posa
Stabilito che le pareti di tamponamento abbiano un ruolo determinante nell’attenuazione degli effetti acustici generati dall’impianto di scarico, una volta
scelta la soluzione stratigrafica delle pareti con il suo relativo valore di abbattimento acustico, la posa delle stesse insieme all’installazione degli impianti,
deve considerarsi all’interno di un unico processo di sistema. Quindi, ogni eventuale «perdita di integrità» di un materiale d’isolamento deve essere
ripristinata. Discorso importantissimo, questo, quando le pareti vengono «danneggiate» dai passaggi delle tracce destinati all’incasso di impianti
idraulici o elettrici. Sotto questo profilo, il ruolo della progettazione integrata accompagnato da una scrupolosa direzione lavori, è fondamentale
sull’efficacia del risultato finale e, quindi, sul comfor t abitativo che sarà raggiunto.
Classico esempio di parete in laterizio soggetta a tracce per impianti
Catalogo Generale 2022
Esempio di stratigraa di parete
in laterizio con materiali isolanti
Esempio di stratigraa di parete
a secco in cartongesso con materiali isolanti
