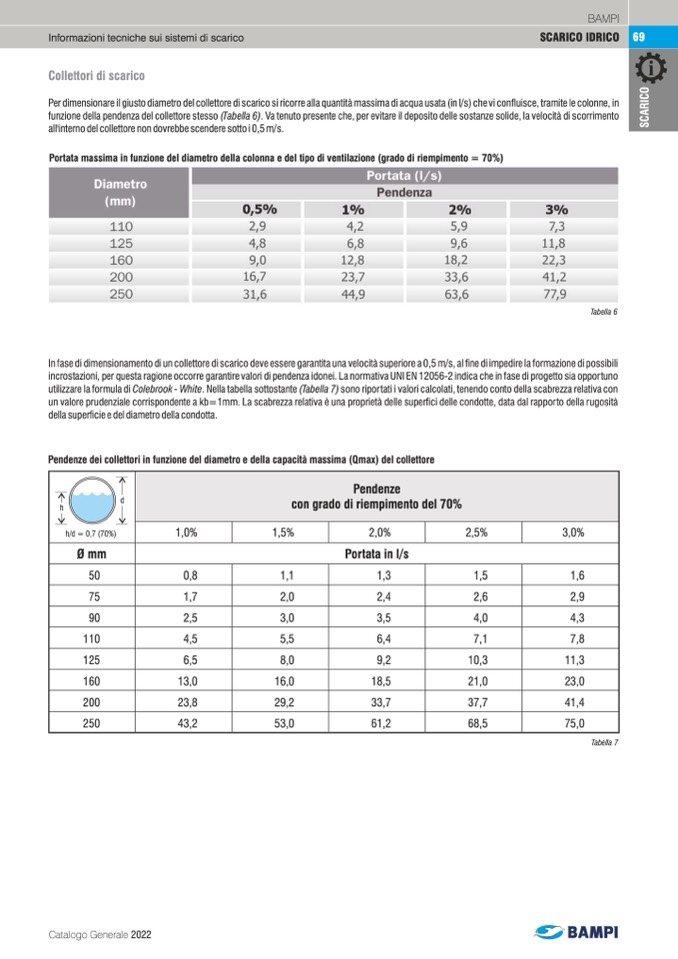

Informazioni tecniche sui sistemi di scarico
SCARICO IDRICO
Collettori di scarico
Per dimensionare il giusto diametro del collettore di scarico si ricorre alla quantità massima di acqua usata (in l/s) che vi confluisce, tramite le colonne, in
funzione della pendenza del collettore stesso (Tabella 6). Va tenuto presente che, per evitare il deposito delle sostanze solide, la velocità di scorrimento
all'interno del collettore non dovrebbe scendere sotto i 0,5 m/s.
Portata massima in funzione del diametro della colonna e del tipo di ventilazione (grado di riempimento = 70%)
Tabella 6
In fase di dimensionamento di un collettore di scarico deve essere garantita una velocità superiore a 0,5 m/s, al ne di impedire la formazione di possibili
incrostazioni, per questa ragione occorre garantire valori di pendenza idonei. La normativa UNI EN 12056-2 indica che in fase di progetto sia opportuno
utilizzare la formula di Colebrook - White. Nella tabella sottostante (Tabella 7) sono riportati i valori calcolati, tenendo conto della scabrezza relativa con
un valore prudenziale corrispondente a kb=1mm. La scabrezza relativa è una proprietà delle superci delle condotte, data dal rapporto della rugosità
della supercie e del diametro della condotta.
BAMPI
69
Pendenze dei collettori in funzione del diametro e della capacità massima (Qmax) del collettore
h
h/d = 0,7 (70%)
d
Pendenze
con grado di riempimento del 70%
1,0%
1,5%
2,0%
2,5%
3,0%
Ø mm
Portata in l/s
50
0,8
1,1
1,3
1,5
1,6
75
1,7
2,0
2,4
2,6
2,9
90
2,5
3,0
3,5
4,0
4,3
110
4,5
5,5
6,4
7,1
7,8
125
6,5
8,0
9,2
10,3
11,3
160
13,0
16,0
18,5
21,0
23,0
200
23,8
29,2
33,7
37,7
41,4
250
43,2
53,0
61,2
68,5
75,0
Tabella 7
