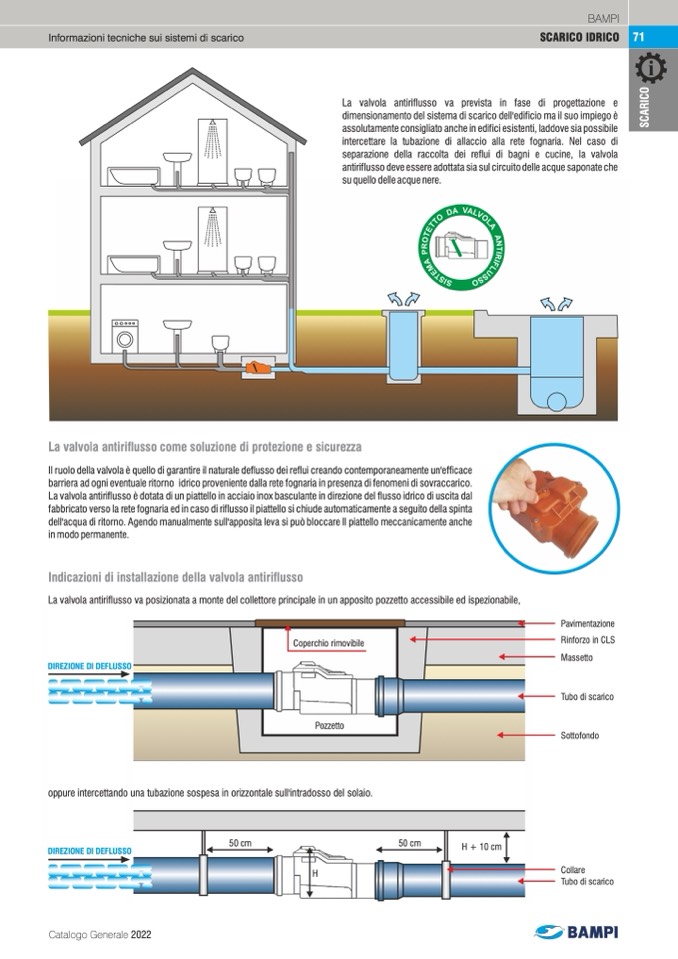

Informazioni tecniche sui sistemi di scarico
BAMPI
SCARICO IDRICO 71
La valvola antiriflusso va prevista in fase di progettazione e
dimensionamento del sistema di scarico dell'edificio ma il suo impiego è
assolutamente consigliato anche in edifici esistenti, laddove sia possibile
intercettare la tubazione di allaccio alla rete fognaria. Nel caso di
separazione della raccolta dei reflui di bagni e cucine, la valvola
antiriflusso deve essere adottata sia sul circuito delle acque saponate che
su quello delle acque nere.
La valvola antiriusso come soluzione di protezione e sicurezza
Il ruolo della valvola è quello di garantire il naturale deflusso dei reflui creando contemporaneamente un'efficace
barrieraadognieventualeritorno idricoprovenientedallaretefognariainpresenzadifenomenidisovraccarico.
La valvola antiriflusso è dotata di un piattello in acciaio inox basculante in direzione del flusso idrico di uscita dal
fabbricato verso la rete fognaria ed in caso di riflusso il piattello si chiude automaticamente a seguito della spinta
dell'acqua di ritorno. Agendo manualmente sull'apposita leva si può bloccare Il piattello meccanicamente anche
in modo permanente.
Indicazioni di installazione della valvola antiriflusso
La valvola antiriflusso va posizionata a monte del collettore principale in un apposito pozzetto accessibile ed ispezionabile,
DIREZIONE DI DEFLUSSO
Pavimentazione
Rinforzo in CLS
Massetto
Tubo di scarico
Sottofondo
Collare
Tubo di scarico
Coperchio rimovibile
Pozzetto
oppure intercettando una tubazione sospesa in orizzontale sull'intradosso del solaio.
DIREZIONE DI DEFLUSSO
50 cm
50 cm
H + 10 cm
H
