DIMENSIONALI: AQUAREA

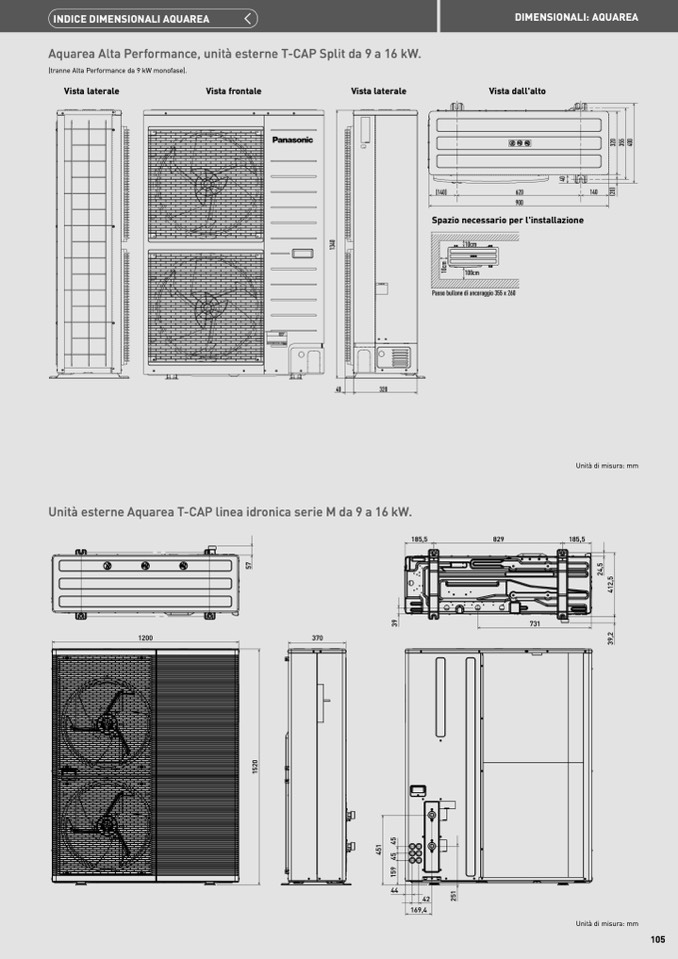

Aquarea Alta Performance, unità esterne T-CAP Split da 9 a 16 kW.

(tranne Alta Performance da 9 kW monofase).

Vista laterale

Vista frontale

Vista laterale

Vista dall'alto

Unità esterne Aquarea T-CAP linea idronica serie M da 9 a 16 kW.

Unità di misura: mm
