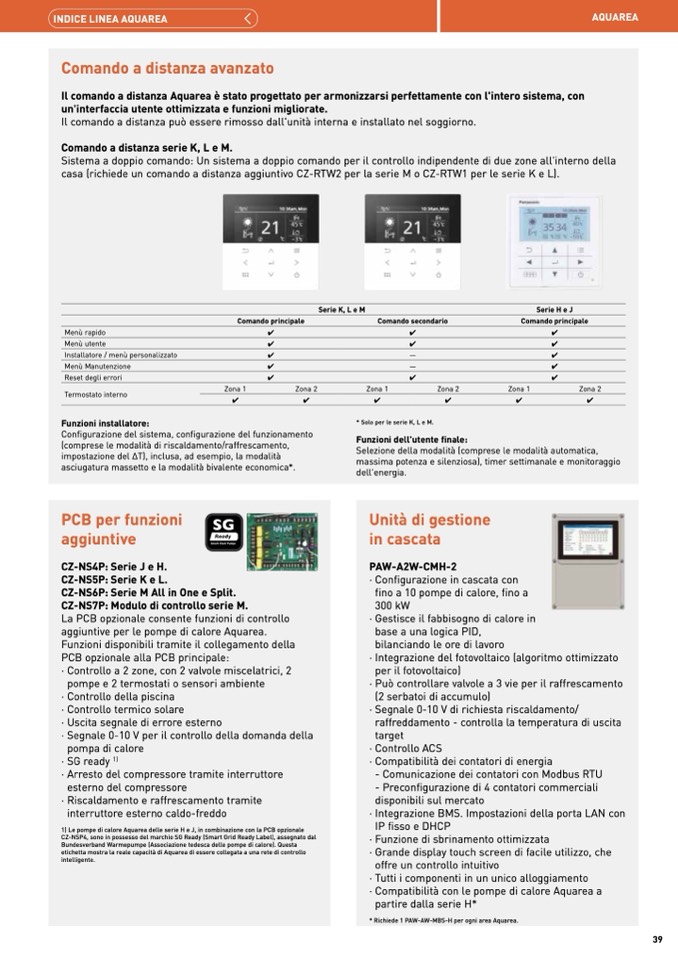

INDICE LINEA AQUAREA

AQUAREA

Comando a distanza avanzato

Il comando a distanza Aquarea è stato progettato per armonizzarsi perfettamente con l'intero sistema, con

un'interfaccia utente ottimizzata e funzioni migliorate.

Il comando a distanza può essere rimosso dall'unità interna e installato nel soggiorno.

Comando a distanza serie K, L e M.

Sistema a doppio comando: Un sistema a doppio comando per il controllo indipendente di due zone all'interno della

casa (richiede un comando a distanza aggiuntivo CZ-RTW2 per la serie M o CZ-RTW1 per le serie K e L).

Serie K, L e M

Serie H e J

Comando principale

Comando principale

Comando secondario

Menù rapido

Menù utente

Installatore / menù personalizzato

Menù Manutenzione

Reset degli errori

Termostato interno

Funzioni installatore:

Configurazione del sistema, configurazione del funzionamento

(comprese le modalità di riscaldamento/raffrescamento,

impostazione del ΔT), inclusa, ad esempio, la modalità

asciugatura massetto e la modalità bivalente economica*.

✔

✔

✔

✔

✔

✔

✔

—

—

✔

✔

✔

✔

✔

✔

Zona 1

Zona 2

Zona 1

Zona 2

Zona 1

Zona 2

✔

✔

✔

✔

✔

✔

PCB per funzioni

aggiuntive

CZ-NS4P: Serie J e H.

CZ-NS5P: Serie K e L.

CZ-NS6P: Serie M All in One e Split.

CZ-NS7P: Modulo di controllo serie M.

La PCB opzionale consente funzioni di controllo

aggiuntive per le pompe di calore Aquarea.

Funzioni disponibili tramite il collegamento della

PCB opzionale alla PCB principale:

· Controllo a 2 zone, con 2 valvole miscelatrici, 2

pompe e 2 termostati o sensori ambiente

· Controllo della piscina

· Controllo termico solare

· Uscita segnale di errore esterno

· Segnale 0-10 V per il controllo della domanda della

pompa di calore

· SG ready

1)

· Arresto del compressore tramite interruttore

esterno del compressore

· Riscaldamento e raffrescamento tramite

interruttore esterno caldo-freddo

1) Le pompe di calore Aquarea delle serie H e J, in combinazione con la PCB opzionale

CZ-NSP4, sono in possesso del marchio SG Ready (Smart Grid Ready Label), assegnato dal

Bundesverband Warmepumpe (Associazione tedesca delle pompe di calore). Questa

etichetta mostra la reale capacità di Aquarea di essere collegata a una rete di controllo

intelligente.

* Solo per le serie K, L e M.

Funzioni dell'utente finale:

Selezione della modalità (comprese le modalità automatica,

massima potenza e silenziosa), timer settimanale e monitoraggio

dell'energia.

Unità di gestione

in cascata

PAW-A2W-CMH-2

· Configurazione in cascata con

fino a 10 pompe di calore, fino a

300 kW

· Gestisce il fabbisogno di calore in

base a una logica PID,

bilanciando le ore di lavoro

· Integrazione del fotovoltaico (algoritmo ottimizzato

per il fotovoltaico)

· Può controllare valvole a 3 vie per il raffrescamento

(2 serbatoi di accumulo)

· Segnale 0-10 V di richiesta riscaldamento/

raffreddamento - controlla la temperatura di uscita

target

· Controllo ACS

· Compatibilità dei contatori di energia

- Comunicazione dei contatori con Modbus RTU

- Preconfigurazione di 4 contatori commerciali

disponibili sul mercato

· Integrazione BMS. Impostazioni della porta LAN con

IP fisso e DHCP

· Funzione di sbrinamento ottimizzata

· Grande display touch screen di facile utilizzo, che

offre un controllo intuitivo

· Tutti i componenti in un unico alloggiamento

· Compatibilità con le pompe di calore Aquarea a

partire dalla serie H*

* Richiede 1 PAW-AW-MBS-H per ogni area Aquarea.

39
