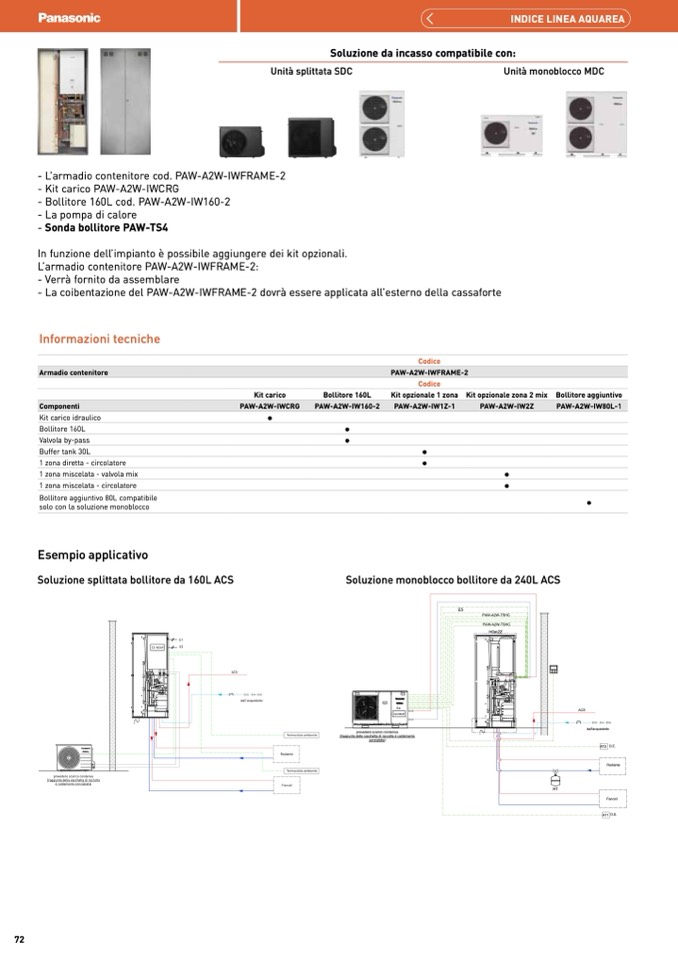

Soluzione da incasso compatibile con:
INDICE LINEA AQUAREA
Unità splittata SDC
- L’armadio contenitore cod. PAW-A2W-IWFRAME-2
- Kit carico PAW-A2W-IWCRG
- Bollitore 160L cod. PAW-A2W-IW160-2
- La pompa di calore
- Sonda bollitore PAW-TS4
In funzione dell’impianto è possibile aggiungere dei kit opzionali.
L’armadio contenitore PAW-A2W-IWFRAME-2:
- Verrà fornito da assemblare
- La coibentazione del PAW-A2W-IWFRAME-2 dovrà essere applicata all’esterno della cassaforte
Informazioni tecniche
Kit carico idraulico
Bollitore 160L
Valvola by-pass
Buffer tank 30L
1 zona diretta - circolatore
1 zona miscelata - valvola mix
1 zona miscelata - circolatore
Bollitore aggiuntivo 80L compatibile
solo con la soluzione monoblocco
Esempio applicativo
Soluzione splittata bollitore da 160L ACS
Unità monoblocco MDC
Armadio contenitore
PAW-A2W-IWFRAME-2
Kit carico
Bollitore 160L
Codice
Codice
Kit opzionale 1 zona
Kit opzionale zona 2 mix
Bollitore aggiuntivo
Componenti
PAW-A2W-IWCRG
PAW-A2W-IW160-2
PAW-A2W-IW1Z-1
PAW-A2W-IW2Z
PAW-A2W-IW80L-1
Il modulo ad incasso include: serbatoio ACS da 160 litri
con predisposizione per solare termico, valvola 3-vie
H0s
impianto/ACS, volano separatore e gruppo di rilancio
diretto (versione base). La versione 2 zone ha in aggiunta
un secondo circolatore con miscelatrice ed è quindi in
grado di gestire 2 circuiti e fino a 2 set-point differenti. Per i
dettagli consultare la documentazione tecnica.
vaso di espansione esterno da dimensionare qualora quello
H1
interno alla pompa di calore non bastasse
contatti termostato o umidostato da portare in parallelo alla
RT/RH
macchina
convogliare adeguatamente lo scarico condensa
D.E.
dettaglio elettrico
Termostato ambiente
Radiante
Termostato ambiente
Fancoil
Soluzione monoblocco bollitore da 240L ACS
NOTA: Il presente schema NON ha valore di progetto. Le macchine ed i componenti di impianto DEVONO essere dimensionati da un progettista abilitato
(Panasonic non si assume alcuna responsabilità per danni diretti o indiretti derivanti da quanto riportato)
CZ-NS4P
E1
E2
ACS
E2
serve ad alimentare l'unità esterna (dall'interna) e per la
E3
comunicazione interna-esterna.
E1
l'alimentazione, principale (E1) e resistenze (E2), deve
essere portata all'unità interna. Il collegamento E3
72
dall'acquedotto
scheda aggiuntiva 1xCZ-NS4P, 2xPAW-A2W-TSHC
E4
richiesti per questa configurazione
E5
sonda ACS da quotare a parte (PAW-TS4)
prevedere scarico condensa
(l'aggiunta della vaschetta di raccolta è caldamente
consigliata)
E4
CZ-NS4P
E5
PAW-A2W-TSHC
PAW-A2W-TSHC
H0m2Z
prevedere scarico condensa
(l'aggiunta della vaschetta di raccolta
è caldamente consigliata)
Spl_INC_2TEMP_rad&fanc
H1
ACS
dall'acquedotto
RT2 D.E.
Radiante
Fancoil
RT1 D.E.
