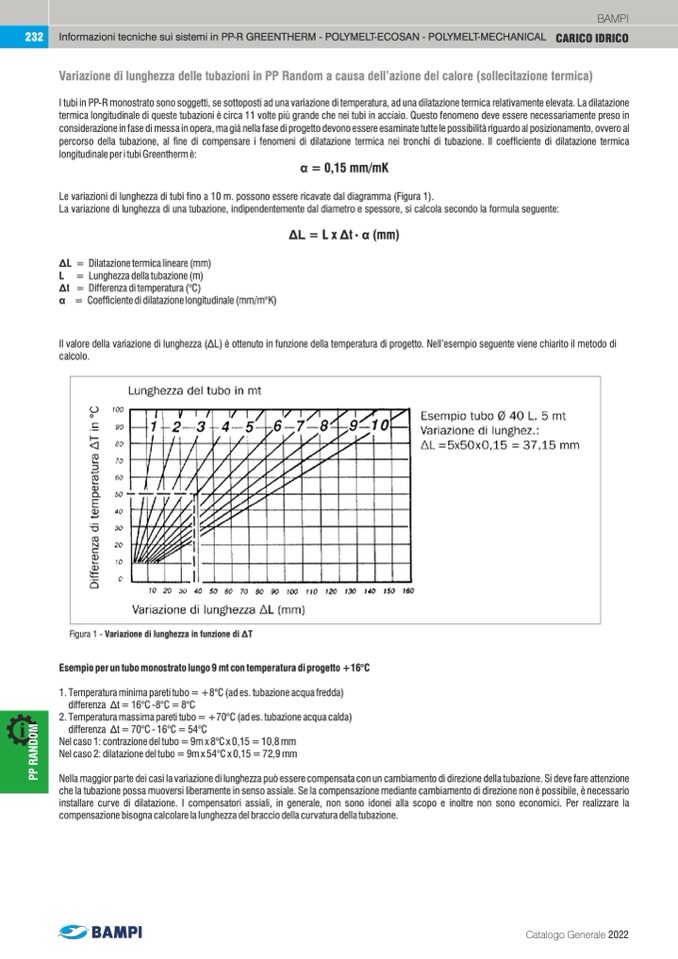

Variazione di lunghezza delle tubazioni in PP Random a causa dell’azione del calore (sollecitazione termica)
I tubi in PP-R monostrato sono soggetti, se sottoposti ad una variazione di temperatura, ad una dilatazione termica relativamente elevata. La dilatazione
termica longitudinale di queste tubazioni è circa 11 volte più grande che nei tubi in acciaio. Questo fenomeno deve essere necessariamente preso in
considerazione in fase di messa in opera, ma già nella fase di progetto devono essere esaminate tutte le possibilità riguardo al posizionamento, ovvero al
percorso della tubazione, al fine di compensare i fenomeni di dilatazione termica nei tronchi di tubazione. Il coefficiente di dilatazione termica
longitudinale per i tubi Greentherm è:
α = 0,15 mm/mK
Le variazioni di lunghezza di tubi fino a 10 m. possono essere ricavate dal diagramma (Figura 1).
La variazione di lunghezza di una tubazione, indipendentemente dal diametro e spessore, si calcola secondo la formula seguente:
ΔL = L x Δt
α (mm)
ΔL = Dilatazionetermicalineare(mm)
L = Lunghezzadellatubazione(m)
Δt = Differenzaditemperatura(°C)
α = Coefficientedidilatazionelongitudinale(mm/m°K)
Il valore della variazione di lunghezza (ΔL) è ottenuto in funzione della temperatura di progetto. Nell’esempio seguente viene chiarito il metodo di
calcolo.
Figura 1 - Variazione di lunghezza in funzione di ΔT
Esempio per un tubo monostrato lungo 9 mt con temperatura di progetto +16°C
1. Temperatura minima pareti tubo = +8°C (ad es. tubazione acqua fredda)
differenza Δt=16°C-8°C=8°C
2. Temperatura massima pareti tubo = +70°C (ad es. tubazione acqua calda)
differenza Δt=70°C-16°C=54°C
Nel caso 1: contrazione del tubo = 9m x 8°C x 0,15 = 10,8 mm
Nel caso 2: dilatazione del tubo = 9m x 54°C x 0,15 = 72,9 mm
Nella maggior par te dei casi la variazione di lunghezza può essere compensata con un cambiamento di direzione della tubazione. Si deve fare attenzione
che la tubazione possa muoversi liberamente in senso assiale. Se la compensazione mediante cambiamento di direzione non è possibile, è necessario
installare curve di dilatazione. I compensatori assiali, in generale, non sono idonei alla scopo e inoltre non sono economici. Per realizzare la
compensazione bisogna calcolare la lunghezza del braccio della curvatura della tubazione.
