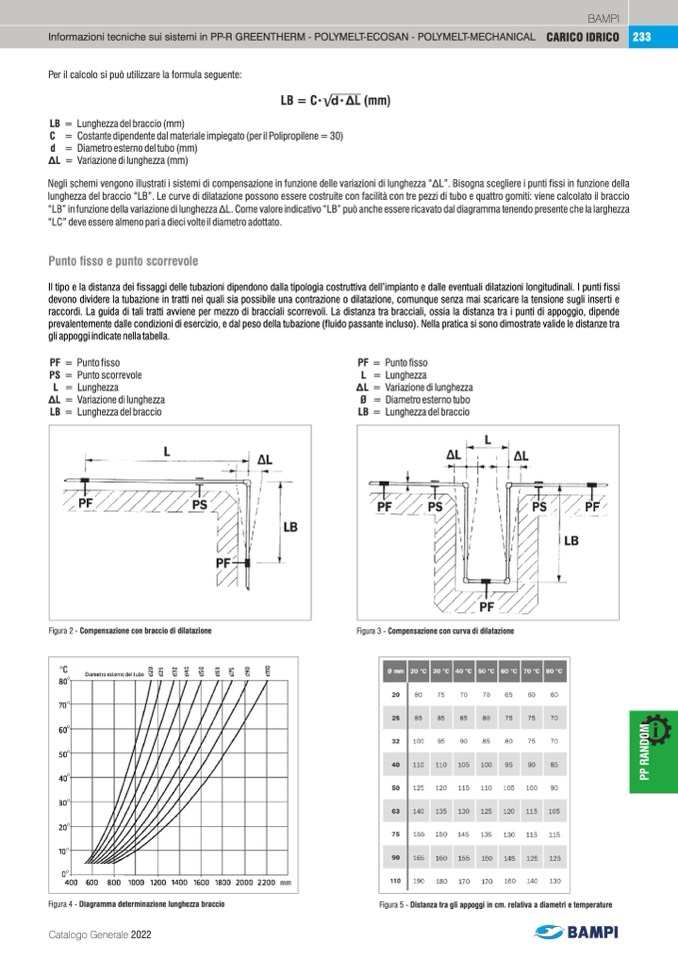

Informazioni tecniche sui sistemi in PP-R GREENTHERM - POLYMELT-ECOSAN - POLYMELT-MECHANICAL CARICO IDRICO

Per il calcolo si può utilizzare la formula seguente:

Negli schemi vengono illustrati i sistemi di compensazione in funzione delle variazioni di lunghezza “ΔL”. Bisogna scegliere i punti fissi in funzione della

lunghezza del braccio “LB”. Le curve di dilatazione possono essere costruite con facilità con tre pezzi di tubo e quattro gomiti: viene calcolato il braccio

“LB” in funzione della variazione di lunghezza ΔL. Come valore indicativo “LB” può anche essere ricavato dal diagramma tenendo presente che la larghezza

“LC” deve essere almeno pari a dieci volte il diametro adottato.

Punto fisso e punto scorrevole

Il tipo e la distanza dei fissaggi delle tubazioni dipendono dalla tipologia costruttiva dell’impianto e dalle eventuali dilatazioni longitudinali. I punti fissi

devono dividere la tubazione in tratti nei quali sia possibile una contrazione o dilatazione, comunque senza mai scaricare la tensione sugli inserti e

raccordi. La guida di tali tratti avviene per mezzo di bracciali scorrevoli. La distanza tra bracciali, ossia la distanza tra i punti di appoggio, dipende

prevalentemente dalle condizioni di esercizio, e dal peso della tubazione (fluido passante incluso). Nella pratica si sono dimostrate valide le distanze tra

gli appoggi indicate nella tabella.

PF = Puntofisso

PS = Puntoscorrevole

L = Lunghezza

ΔL = Variazionedilunghezza

LB = Lunghezzadelbraccio

PF = Puntofisso

L = Lunghezza

ΔL = Variazionedilunghezza

Ø = Diametroesternotubo

LB = Lunghezzadelbraccio

Figura 3 - Compensazione con curva di dilatazione

Figura 5 - Distanza tra gli appoggi in cm. relativa a diametri e temperature

BAMPI

233

LB = C

d

LB = Lunghezzadelbraccio(mm)

C = Costante dipendente dal materiale impiegato (per il Polipropilene = 30)

d = Diametro esterno del tubo (mm)

ΔL = Variazionedilunghezza(mm)

ΔL (mm)

Figura 2 - Compensazione con braccio di dilatazione

Figura 4 - Diagramma determinazione lunghezza braccio
