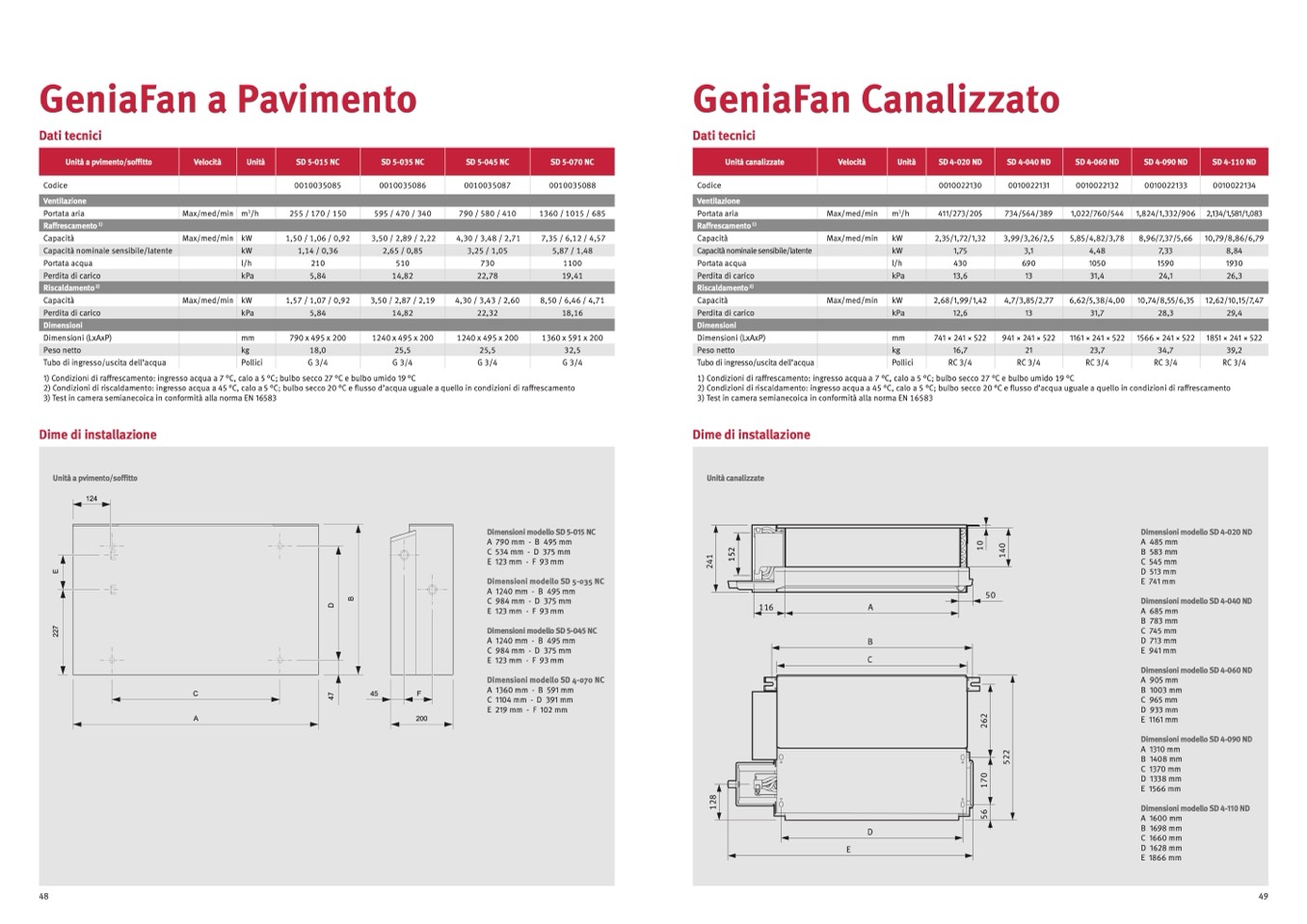

GeniaFan a Pavimento
Dati tecnici
Codice
GeniaFan Canalizzato
Dati tecnici
Codice
Ventilazione
Portata aria
Unità a pvimento/soffitto
Raffrescamento
1)
Capacità
Capacità nominale sensibile/latente
Portata acqua
Perdita di carico
Riscaldamento
2)
Capacità
Perdita di carico
Dimensioni
Dimensioni (LxAxP)
Peso netto
Tubo di ingresso/uscita dell’acqua
Velocità
Max/med/min
Max/med/min
Max/med/min
Unità
m
3
/h
kW
kW
l/h
kPa
kW
kPa
mm
kg
Pollici
SD 5-015 NC
0010035085
255 / 170 / 150
1,50 / 1,06 / 0,92
1,14 / 0,36
210
5,84
1,57 / 1,07 / 0,92
5,84
790 x 495 x 200
18,0
G 3/4
SD 5-035 NC
0010035086
595 / 470 / 340
3,50 / 2,89 / 2,22
2,65 / 0,85
510
14,82
3,50 / 2,87 / 2,19
14,82
1240 x 495 x 200
25,5
G 3/4
SD 5-045 NC
0010035087
790 / 580 / 410
4,30 / 3,48 / 2,71
3,25 / 1,05
730
22,78
4,30 / 3,43 / 2,60
22,32
1240 x 495 x 200
25,5
G 3/4
SD 5-070 NC
0010035088
1360 / 1015 / 685
7,35 / 6,12 / 4,57
5,87 / 1,48
1100
19,41
8,50 / 6,46 / 4,71
18,16
1360 x 591 x 200
32,5
G 3/4
Ventilazione
Portata aria
Portata acqua
Unità canalizzate
Raffrescamento
1)
Capacità
Capacità nominale sensibile/latente
Perdita di carico
Riscaldamento
2)
Capacità
Perdita di carico
Dimensioni
Dimensioni (LxAxP)
Peso netto
Tubo di ingresso/uscita dell’acqua
Velocità
Max/med/min
Max/med/min
Max/med/min
Unità
m
3
/h
kW
kW
l/h
kPa
kW
kPa
mm
kg
Pollici
SD 4-020 ND
0010022130
411/273/205
2,35/1,72/1,32
1,75
430
13,6
2,68/1,99/1,42
12,6
741 × 241 × 522
16,7
RC 3/4
SD 4-040 ND
0010022131
734/564/389
3,99/3,26/2,5
3,1
690
13
4,7/3,85/2,77
13
941 × 241 × 522
21
RC 3/4
SD 4-060 ND
0010022132
1,022/760/544
5,85/4,82/3,78
4,48
1050
31,4
6,62/5,38/4,00
31,7
1161 × 241 × 522
23,7
RC 3/4
SD 4-090 ND
0010022133
1,824/1,332/906
8,96/7,37/5,66
7,33
1590
24,1
10,74/8,55/6,35
28,3
1566 × 241 × 522
34,7
RC 3/4
SD 4-110 ND
0010022134
2,134/1,581/1,083
10,79/8,86/6,79
8,84
1930
26,3
12,62/10,15/7,47
29,4
1851 × 241 × 522
39,2
RC 3/4
1) Condizioni di raffrescamento: ingresso acqua a 7 °C, calo a 5 °C; bulbo secco 27 °C e bulbo umido 19 °C
2) Condizioni di riscaldamento: ingresso acqua a 45 °C, calo a 5 °C; bulbo secco 20 °C e flusso d’acqua uguale a quello in condizioni di raffrescamento
3) Test in camera semianecoica in conformità alla norma EN 16583
Dime di installazione
1) Condizioni di raffrescamento: ingresso acqua a 7 °C, calo a 5 °C; bulbo secco 27 °C e bulbo umido 19 °C
2) Condizioni di riscaldamento: ingresso acqua a 45 °C, calo a 5 °C; bulbo secco 20 °C e flusso d’acqua uguale a quello in condizioni di raffrescamento
3) Test in camera semianecoica in conformità alla norma EN 16583
Dime di installazione
Unità a pvimento/soffitto
Dimensioni modello SD 5-015 NC
A 790 mm - B 495 mm
C 534 mm - D 375 mm
E 123 mm - F 93 mm
Dimensioni modello SD 5-035 NC
A 1240 mm - B 495 mm
C 984 mm - D 375 mm
E 123 mm - F 93 mm
Dimensioni modello SD 5-045 NC
A 1240 mm - B 495 mm
C 984 mm - D 375 mm
E 123 mm - F 93 mm
Dimensioni modello SD 4-070 NC
A 1360 mm - B 591 mm
C 1104 mm - D 391 mm
E 219 mm - F 102 mm
Unità canalizzate
E
B
C
50
Dimensioni modello SD 4-020 ND
A 485 mm
B 583 mm
C 545 mm
D 513 mm
E 741 mm
Dimensioni modello SD 4-040 ND
A 685 mm
B 783 mm
C 745 mm
D 713 mm
E 941 mm
Dimensioni modello SD 4-060 ND
A 905 mm
B 1003 mm
C 965 mm
D 933 mm
E 1161 mm
Dimensioni modello SD 4-090 ND
A 1310 mm
B 1408 mm
C 1370 mm
D 1338 mm
E 1566 mm
Dimensioni modello SD 4-110 ND
A 1600 mm
B 1698 mm
C 1660 mm
D 1628 mm
E 1866 mm
116
1
0
1
4
0
A
1
2
8
2
4
1
5
6
1
7
0
2
6
2
5
2
2
1
5
2
D
48
49
