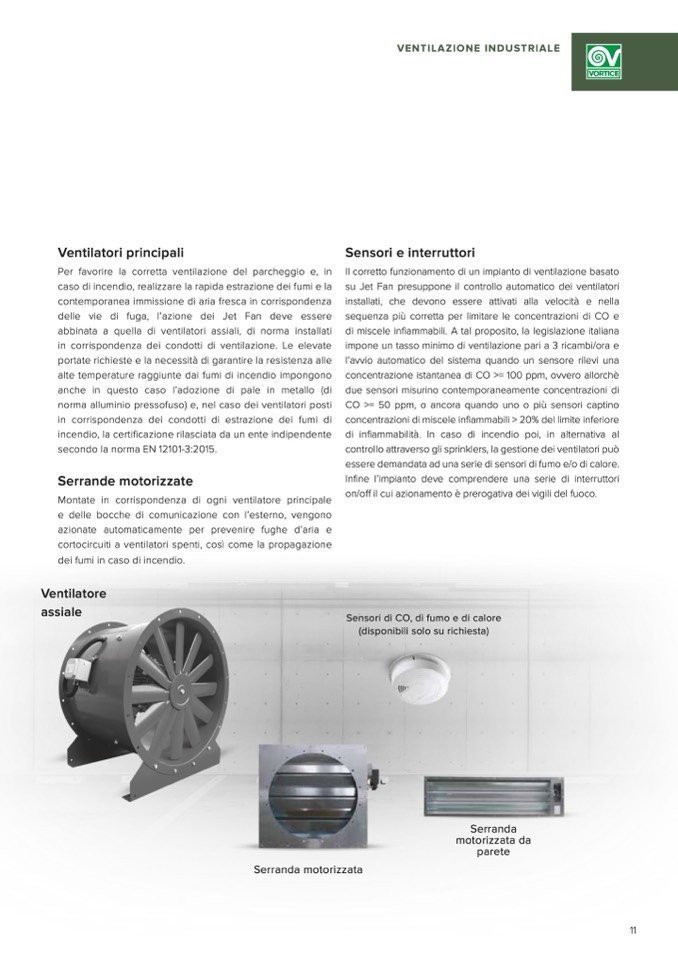

Ventilatori principali
Per favorire la corretta ventilazione del parcheggio e, in
caso di incendio, realizzare la rapida estrazione dei fumi e la
contemporanea immissione di aria fresca in corrispondenza
delle vie di fuga, l’azione dei Jet Fan deve essere
abbinata a quella di ventilatori assiali, di norma installati
in corrispondenza dei condotti di ventilazione. Le elevate
portate richieste e la necessità di garantire la resistenza alle
alte temperature raggiunte dai fumi di incendio impongono
anche in questo caso l’adozione di pale in metallo (di
norma alluminio pressofuso) e, nel caso dei ventilatori posti
in corrispondenza dei condotti di estrazione dei fumi di
incendio, la certificazione rilasciata da un ente indipendente
secondo la norma EN 12101-3:2015.
Serrande motorizzate
Montate in corrispondenza di ogni ventilatore principale
e delle bocche di comunicazione con l’esterno, vengono
azionate automaticamente per prevenire fughe d’aria e
cortocircuiti a ventilatori spenti, cos
ì come la propagazione
Sensori e interruttori
Il corretto funzionamento di un impianto di ventilazione basato
su Jet Fan presuppone il controllo automatico dei ventilatori
installati, che devono essere attivati alla velocità e nella
sequenza più corretta per limitare le concentrazioni di CO e
di miscele infiammabili. A tal proposito, la legislazione italiana
impone un tasso minimo di ventilazione pari a 3 ricambi/ora e
l’avvio automatico del sistema quando un sensore rilevi una
concentrazione istantanea di CO >= 100 ppm, ovvero allorchè
due sensori misurino contemporaneamente concentrazioni di
CO >= 50 ppm, o ancora quando uno o più sensori captino
concentrazioni di miscele infiammabili > 20% del limite inferiore
di infiammabilità. In caso di incendio poi, in alternativa al
controllo attraverso gli sprinklers, la gestione dei ventilatori può
essere demandata ad una serie di sensori di fumo e/o di calore.
Infine l’impianto deve comprendere una serie di interruttori
on/off il cui azionamento è prerogativa dei vigili del fuoco.
VENTILAZIONE INDUSTRIALE
dei fumi in caso di incendio.
Ventilatore
assiale
Sensori di CO, di fumo e di calore
(disponibili solo su richiesta)
Serranda
motorizzata da
parete
Serranda motorizzata
11
