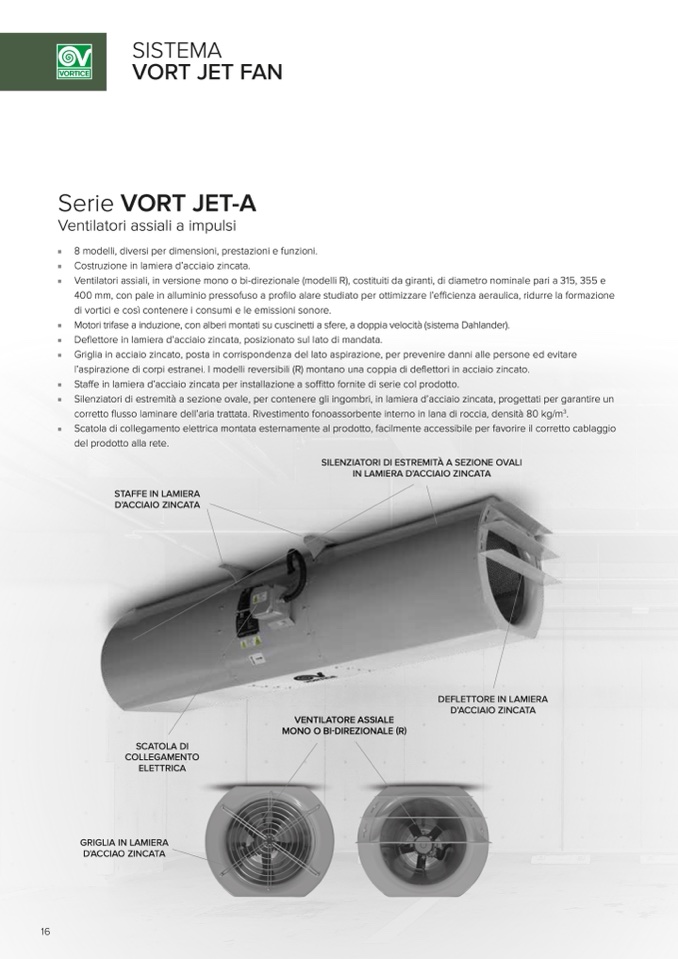

SISTEMA

VORT JET FAN

Serie VORT JET-A

Ventilatori assiali a impulsi

8 modelli, diversi per dimensioni, prestazioni e funzioni.

Costruzione in lamiera d’acciaio zincata.

Ventilatori assiali, in versione mono o bi-direzionale (modelli R), costituiti da giranti, di diametro nominale pari a 315, 355 e

400 mm, con pale in alluminio pressofuso a profilo alare studiato per ottimizzare l’efficienza aeraulica, ridurre la formazione

di vortici e così contenere i consumi e le emissioni sonore.

Motori trifase a induzione, con alberi montati su cuscinetti a sfere, a doppia velocità (sistema Dahlander).

Deflettore in lamiera d’acciaio zincata, posizionato sul lato di mandata.

Griglia in acciaio zincato, posta in corrispondenza del lato aspirazione, per prevenire danni alle persone ed evitare

l’aspirazione di corpi estranei. I modelli reversibili (R) montano una coppia di deflettori in acciaio zincato.

Staffe in lamiera d’acciaio zincata per installazione a soffitto fornite di serie col prodotto.

Silenziatori di estremità a sezione ovale, per contenere gli ingombri, in lamiera d’acciaio zincata, progettati per garantire un

corretto flusso laminare dell’aria trattata. Rivestimento fonoassorbente interno in lana di roccia, densità 80 kg/m

3

.

Scatola di collegamento elettrica montata esternamente al prodotto, facilmente accessibile per favorire il corretto cablaggio

del prodotto alla rete.

SILENZIATORI DI ESTREMITÀ A SEZIONE OVALI

IN LAMIERA D’ACCIAIO ZINCATA

STAFFE IN LAMIERA

D’ACCIAIO ZINCATA

SCATOLA DI

COLLEGAMENTO

ELETTRICA

GRIGLIA IN LAMIERA

D'ACCIAO ZINCATA

VENTILATORE ASSIALE

MONO O BI-DIREZIONALE (R)

DEFLETTORE IN LAMIERA

D’ACCIAIO ZINCATA

16
